Ejercicio 2 · Dibujo técnico II PAU Murcia Ordinaria 2025

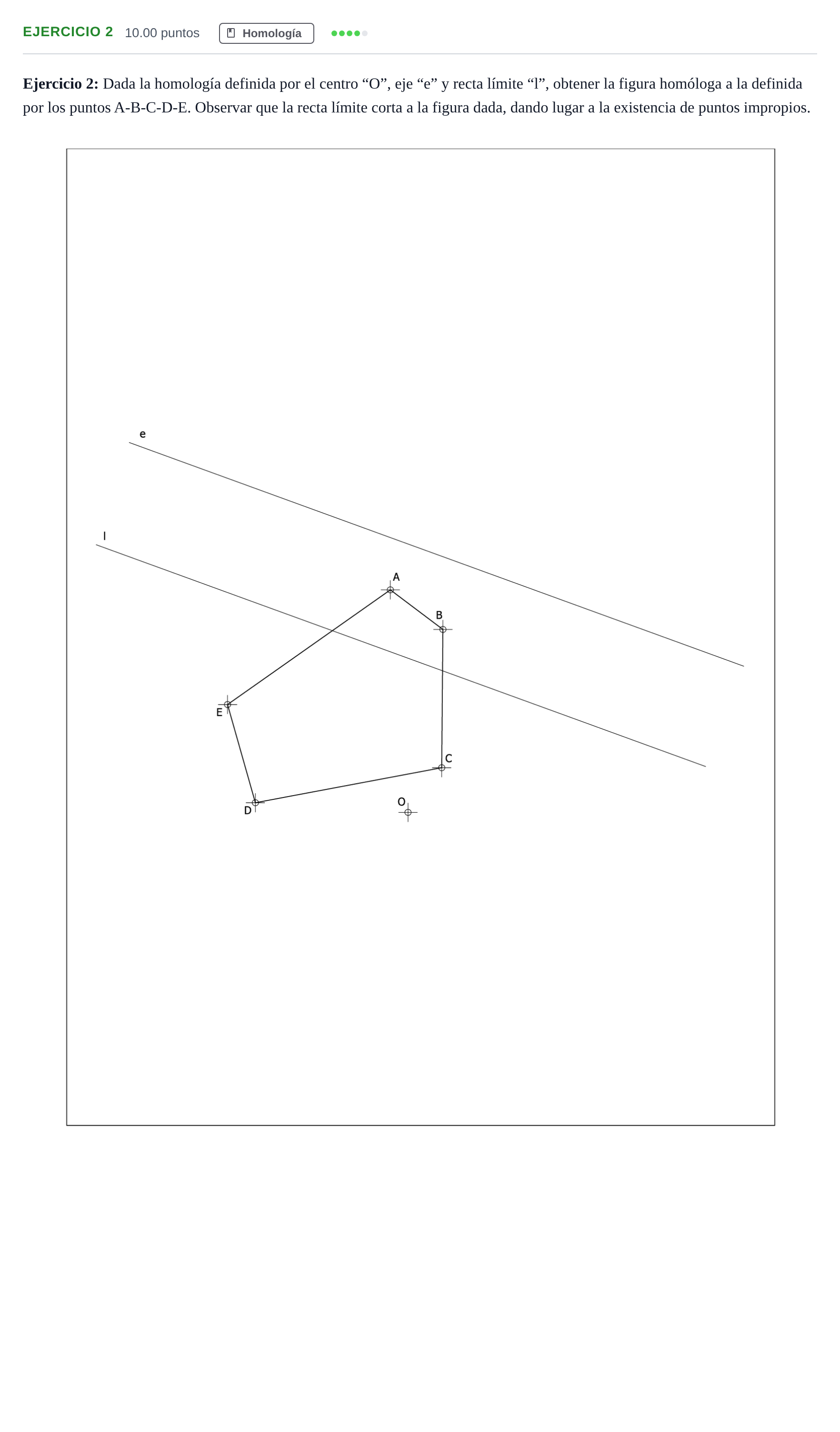

Dada la homología definida por el centro “O”, eje “e” y recta límite “l”, obtener la figura homóloga a la definida por los puntos A-B-C-D-E.

Solución: Construcción completa de la figura homóloga $A'B'C'D'E'$. Como la recta límite $l$ corta a los lados $EA$ y $AB$, sus puntos homólogos son impropios, dando lugar a ramas que se extienden al infinito con direcciones paralelas a las rectas que unen el centro $O$ con los puntos de corte en la recta límite.
