Apartado A - Opción A.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2026
Tema: Composición modular con transformaciones geométricas · Del examen Extraordinaria (2026)

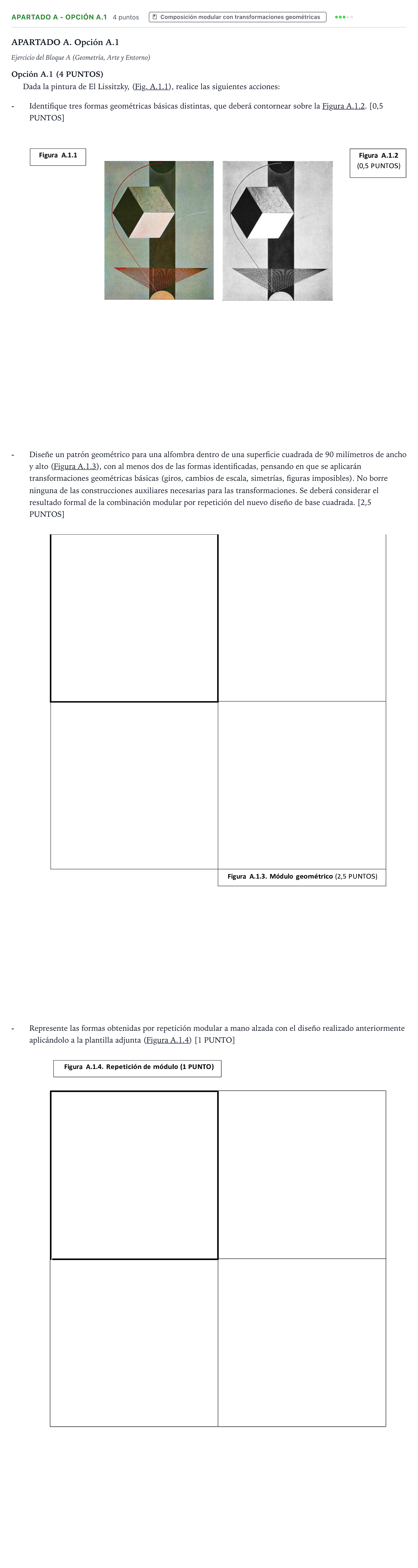

Enunciado
APARTADO A. Opción A.1
Ejercicio del Bloque A (Geometría, Arte y Entorno)
Opción A.1 (4 PUNTOS)
Dada la pintura de El Lissitzky, ( Fig. A.1.1), realice las siguientes acciones:
-
Identifique tres formas geométricas básicas distintas, que deberá contornear sobre la Figura A.1.2. [0,5 PUNTOS]
-
Diseñe un patrón geométrico para una alfombra dentro de una superficie cuadrada de 90 milímetros de ancho y alto ( Figura A.1.3), con al menos dos de las formas identificadas, pensando en que se aplicarán transformaciones geométricas básicas (giros, cambios de escala, simetrías, figuras imposibles). No borre ninguna de las construcciones auxiliares necesarias para las transformaciones. Se deberá considerar el resultado formal de la combinación modular por repetición del nuevo diseño de base cuadrada. [2,5 PUNTOS]
-
Represente las formas obtenidas por repetición modular a mano alzada con el diseño realizado anteriormente aplicándolo a la plantilla adjunta ( Figura A.1.4) [1 PUNTO]
Solución
Según los criterios oficiales de corrección
Identificación de formas, diseño modular de 90 mm y repetición a mano alzada
Solución: 1. Identificación sobre Figura A.1.2: Contornear tres formas básicas diferenciadas observables en la obra: cubo en perspectiva isométrica/axonométrica (o sus caras cuadradas/romboidales), arco o semicírculo superior/inferior, franja rectangular vertical o triángulo/red de líneas inferior. 2. Módulo geométrico (Figura A.1.3): Diseño en el cuadrado de 90 mm incorporando al menos dos de las formas elegidas con transformaciones geométricas evidentes (giros, traslaciones, simetrías axiales o centrales, escalas), manteniendo las líneas auxiliares de trazado técnico. 3. Repetición modular (Figura A.1.4): Aplicación a mano alzada del módulo a la cuadrícula de 2×2 casillas de la plantilla, asegurando la correspondencia formal y el enlace rítmico entre módulos adyacentes.
