Opción A.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025
Tema: Composición modular con transformaciones geométricas · Del examen Extraordinaria (2025)
Enunciado
Opción A.1

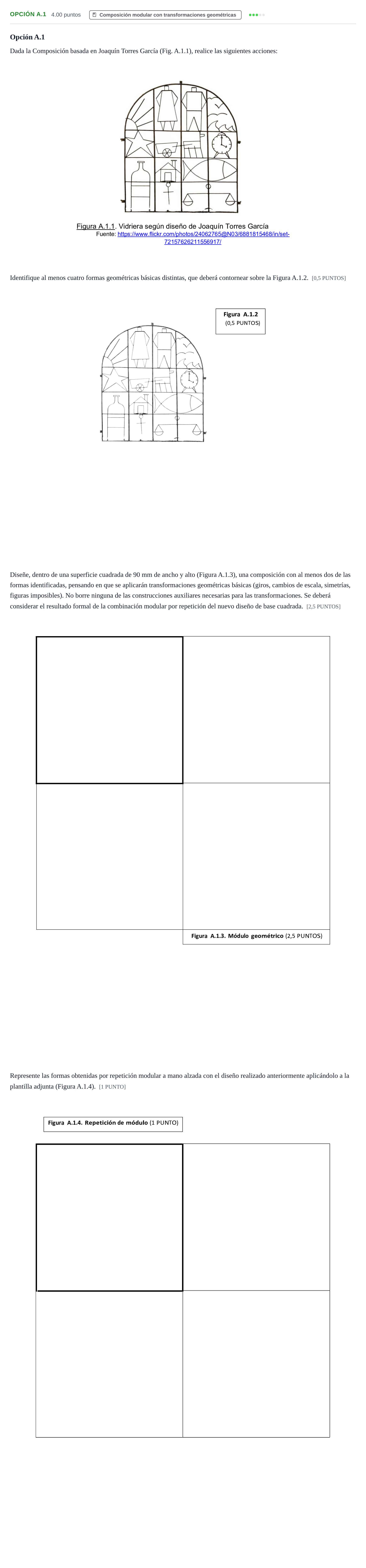

Dada la Composición basada en Joaquín Torres García (Fig. A.1.1), realice las siguientes acciones:
Identifique al menos cuatro formas geométricas básicas distintas, que deberá contornear sobre la Figura A.1.2. [0,5 PUNTOS]
Diseñe, dentro de una superficie cuadrada de 90 mm de ancho y alto (Figura A.1.3), una composición con al menos dos de las formas identificadas, pensando en que se aplicarán transformaciones geométricas básicas (giros, cambios de escala, simetrías, figuras imposibles). No borre ninguna de las construcciones auxiliares necesarias para las transformaciones. Se deberá considerar el resultado formal de la combinación modular por repetición del nuevo diseño de base cuadrada. [2,5 PUNTOS]
Represente las formas obtenidas por repetición modular a mano alzada con el diseño realizado anteriormente aplicándolo a la plantilla adjunta (Figura A.1.4). [1 PUNTO]
Solución
Solución de AprenAI (no es la oficial)
Opción A.1: Identificación de formas, diseño modular de 90 mm y repetición modular.
Solución: 1. Identificación de formas (Figura A.1.2): Contorno destacado de cuatro formas geométricas básicas sobre la vidriera, como por ejemplo: - Círculo (esfera del reloj o rueda del carro). - Triángulo (tejado de la casa, platos de la balanza o cuerpo del personaje). - Rectángulo / Cuadrado (cuerpo de la casa, ventana o las propias celdas estructurales). - Estrella regular de cinco puntas. - Trapecio (cuerpo del carro). 2. Diseño del módulo (Figura A.1.3): Composición geométrica en el cuadrado superior izquierdo de 90 × 90 mm empleando al menos dos de las formas seleccionadas. Se muestran claramente las construcciones geométricas auxiliares de las transformaciones empleadas (por ejemplo: ejes de simetría axial, centros y ángulos de giro de 90° o 180°, centros y rectas de homotecia/escala). 3. Repetición modular (Figura A.1.4): Reproducción a mano alzada del módulo en las cuatro cuadrículas de la plantilla (distribución 2 × 2), aplicando de forma coherente traslaciones, giros o reflexiones para conformar una red modular continua y estructurada.
