Apartado A - Opción A.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2026

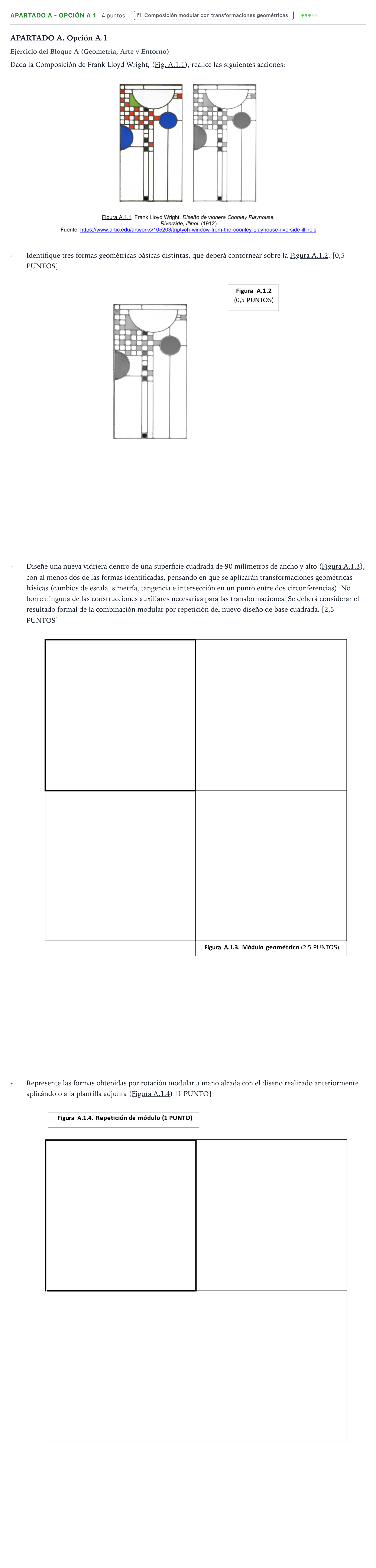

Dada la Composición de Frank Lloyd Wright, (Fig. A.1.1), realice las siguientes acciones: Identifique tres formas geométricas básicas distintas sobre la Fig. A.1.2; Diseñe una nueva vidriera dentro de una superficie cuadrada de 90 mm (Fig. A.1.3); Represente las formas obtenidas por rotación modular a mano alzada (Fig. A.1.4)

Solución: Identificación de formas (Fig. A.1.2): Contorneo claro de al menos tres formas geométricas diferenciadas presentes en la obra: círculo / semicírculo (círculos azules y semicírculo superior), cuadrado (teselas o módulos de la trama) y rectángulo (tiras verticales inferiores o piezas de remate). Módulo geométrico (Fig. A.1.3): Diseño dentro del cuadrado de $90\times 90\text{ mm}$ que integra al menos dos de las formas identificadas aplicando transformaciones geométricas como cambios de escala, simetría, tangencias o intersecciones entre circunferencias, manteniendo visibles todas las líneas auxiliares de trazado. Repetición de módulo por rotación (Fig. A.1.4): Composición modular en la retícula de $2\times 2$ cuadrados aplicando giro/rotación de 90° sucesivamente respecto al centro común, dibujado con soltura a mano alzada.
