Cuestión 2.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

Tema: Tratamientos térmicos y fabricación · Del examen Ordinaria Coincidencias (2026)

Enunciado

Cuestión 2.2. En la siguiente figura se representa el diagrama simplificado Fe-C. En base a dicho diagrama:

a)

Describa el proceso de enfriamiento de una aleación con un 0,5% de carbono desde los 1600°C hasta temperatura ambiente indicando los constituyentes formados durante dicho enfriamiento. (0,6 puntos)

b)

Determine la proporción de los constituyentes de equilibrio de una aleación con un 2% de carbono a 1000°C indicando la composición de cada uno de ellos. (0,8 puntos)

%

%

% C

% C

c)

Determine el porcentaje máximo de solubilidad del C en la austenita y a qué temperatura se produce. (0,6 puntos)

% C

°C

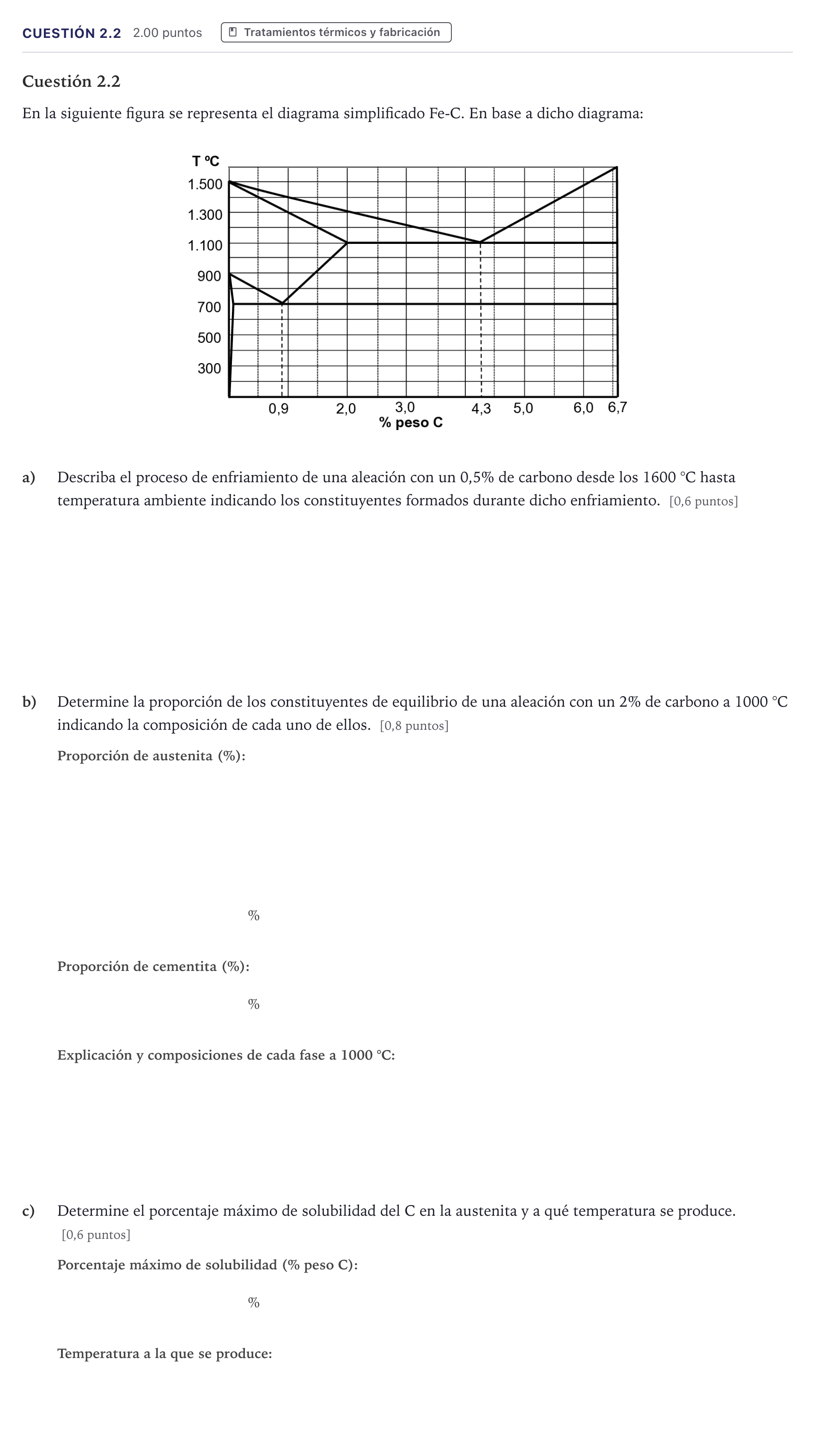

Enunciado: Cuestión 2.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

Solución

Según los criterios oficiales de corrección

a) Describa el proceso de enfriamiento de una aleación con un 0,5% de carbono desde los 1600°C hasta temperatura ambiente indicando los constituyentes formados durante dicho enfriamiento.

Solución: Se trata de un acero hipoeutectoide (0,5% C). A 1600°C está en estado líquido. Al ir bajando la temperatura, empieza a solidificar alrededor de los 1450°C y finaliza la solidificación a 1400°C, estando formado en ese momento por un 100% de austenita (fase γ). Al continuar enfriando, la austenita se mantiene hasta los 800°C aproximadamente, donde empieza a formarse ferrita (fase α). Finalmente, a 700°C la austenita restante se transforma, a través de una reacción eutectoide, en ferrita y cementita (perlita), manteniéndose ya esta microestructura hasta temperatura ambiente.

b) Proporción de austenita (%) a 1000°C para una aleación con 2% C

Solución: 94,9% / 95%

b) Proporción de cementita (%) a 1000°C para una aleación con 2% C

Solución: 5,1% / 5%

b) Composición (% C) de la austenita a 1000°C

Solución: 1,75% C / 1,7% C / 1,8% C

b) Composición (% C) de la cementita a 1000°C

Solución: 6,7% C

c) Porcentaje máximo de solubilidad del C en la austenita

Solución: 2% C

c) Temperatura a la que se produce la máxima solubilidad del C en la austenita

Solución: 1100°C

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
