Cuestión 2.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Enunciado

En la siguiente figura se representa el diagrama simplificado Fe-C. En base a dicho diagrama:

Indique qué parte del diagrama corresponde a los aceros y qué parte a las fundiciones. [0,5 puntos]

Indique los constituyentes presentes en cada uno de los puntos A, B y C indicados. [0,9 puntos]

Determine la proporción de cada uno de los constituyentes para el punto C. [0,6 puntos]

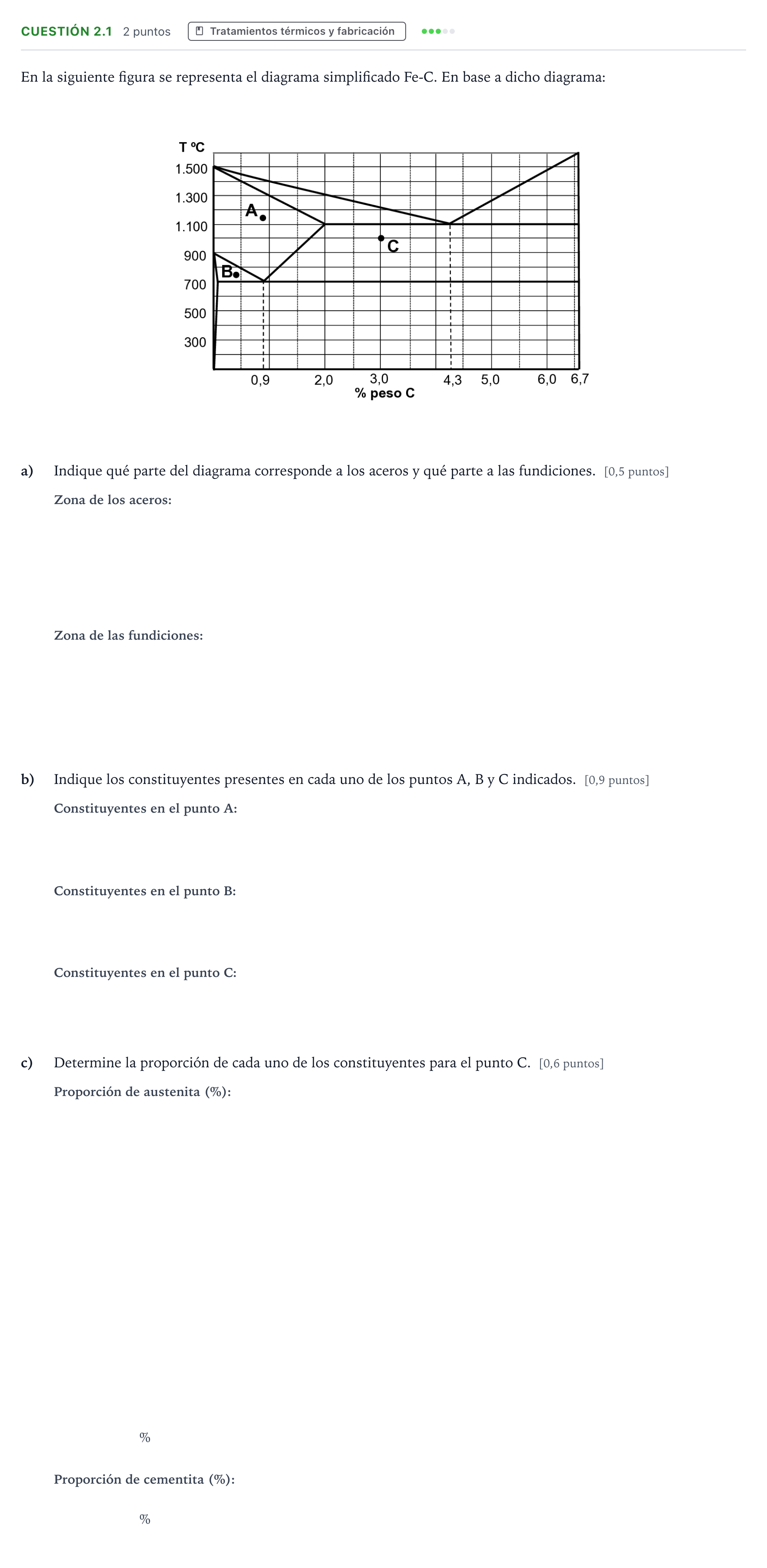

Enunciado: Cuestión 2.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Según los criterios oficiales de corrección

a) Indique qué parte del diagrama corresponde a los aceros

Solución: Parte izquierda del diagrama, con contenidos de carbono inferiores al 2 % (o 2,1 %)

a) Indique qué parte del diagrama corresponde a las fundiciones

Solución: Parte derecha del diagrama, con contenidos de carbono comprendidos entre el 2 % y el 6,7 %

b) Constituyentes presentes en el punto A

Solución: Austenita

b) Constituyentes presentes en el punto B

Solución: Austenita y ferrita

b) Constituyentes presentes en el punto C

Solución: Austenita y cementita

c) Proporción de austenita para el punto C (%)

Solución: 74,8 %

c) Proporción de cementita para el punto C (%)

Solución: 25,2 %
