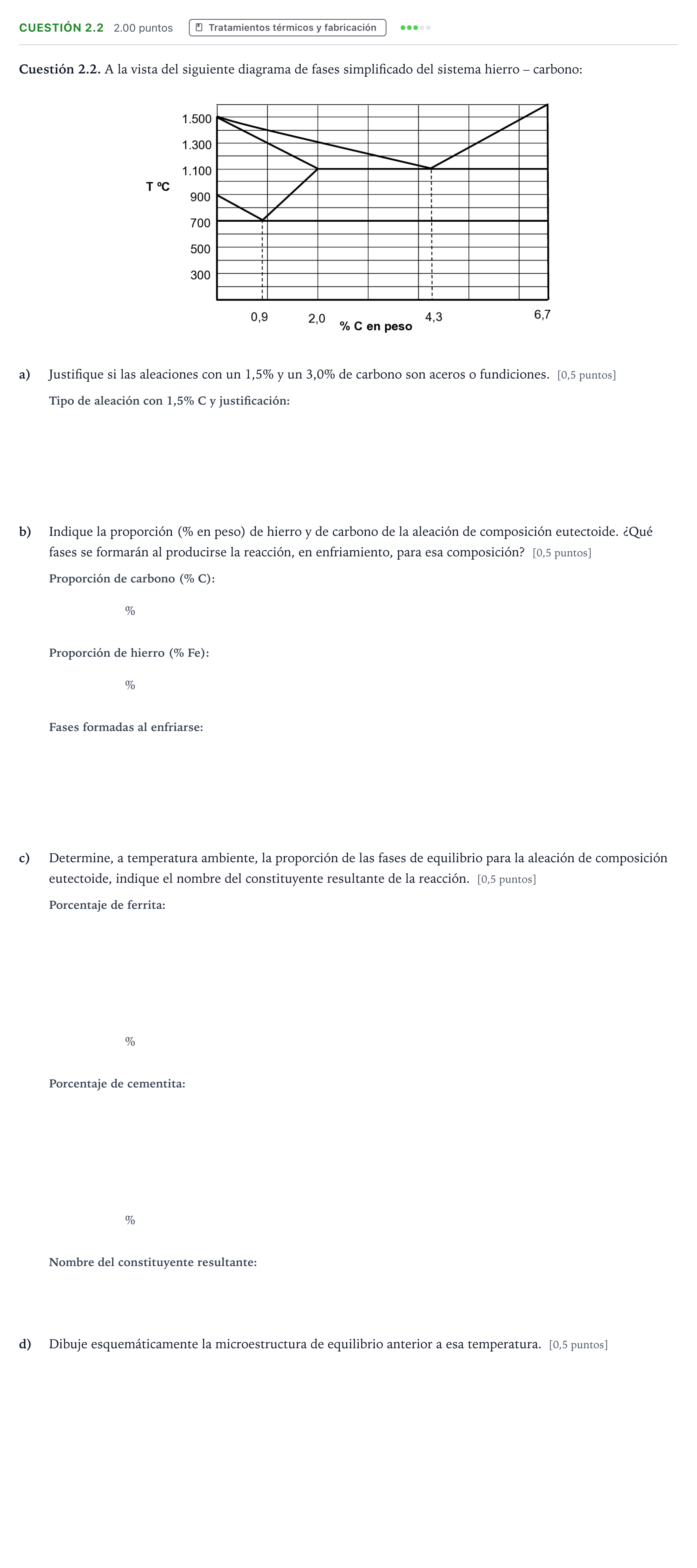

Cuestión 2.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2025

a) Justifique si las aleaciones con un 1,5% y un 3,0% de carbono son aceros o fundiciones. [0,5 puntos]

Solución: 1,5% C: acero (hipereutectoide) / 3,0% C: fundición

b) Indique la proporción (% en peso) de carbono de la aleación de composición eutectoide.

Solución: $0{,}89$\%

b) Indique la proporción (% en peso) de hierro de la aleación de composición eutectoide.

Solución: $99{,}11$\%

b) ¿Qué fases se formarán al producirse la reacción, en enfriamiento, para esa composición?

Solución: Ferrita y cementita

c) Determine, a temperatura ambiente, la proporción de ferrita para la aleación de composición eutectoide.

Solución: $86{,}7$\%

c) Determine, a temperatura ambiente, la proporción de cementita para la aleación de composición eutectoide.

Solución: $13{,}3$\%

c) Indique el nombre del constituyente resultante de la reacción.

Solución: Perlita

d) Dibuje esquemáticamente la microestructura de equilibrio anterior a esa temperatura. [0,5 puntos]

Solución: La microestructura está formada por láminas alternadas de ambas fases, ferrita (de color blanco en el dibujo) y cementita (de color oscuro), formando el constituyente llamado perlita.
