Pregunta 1 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2026

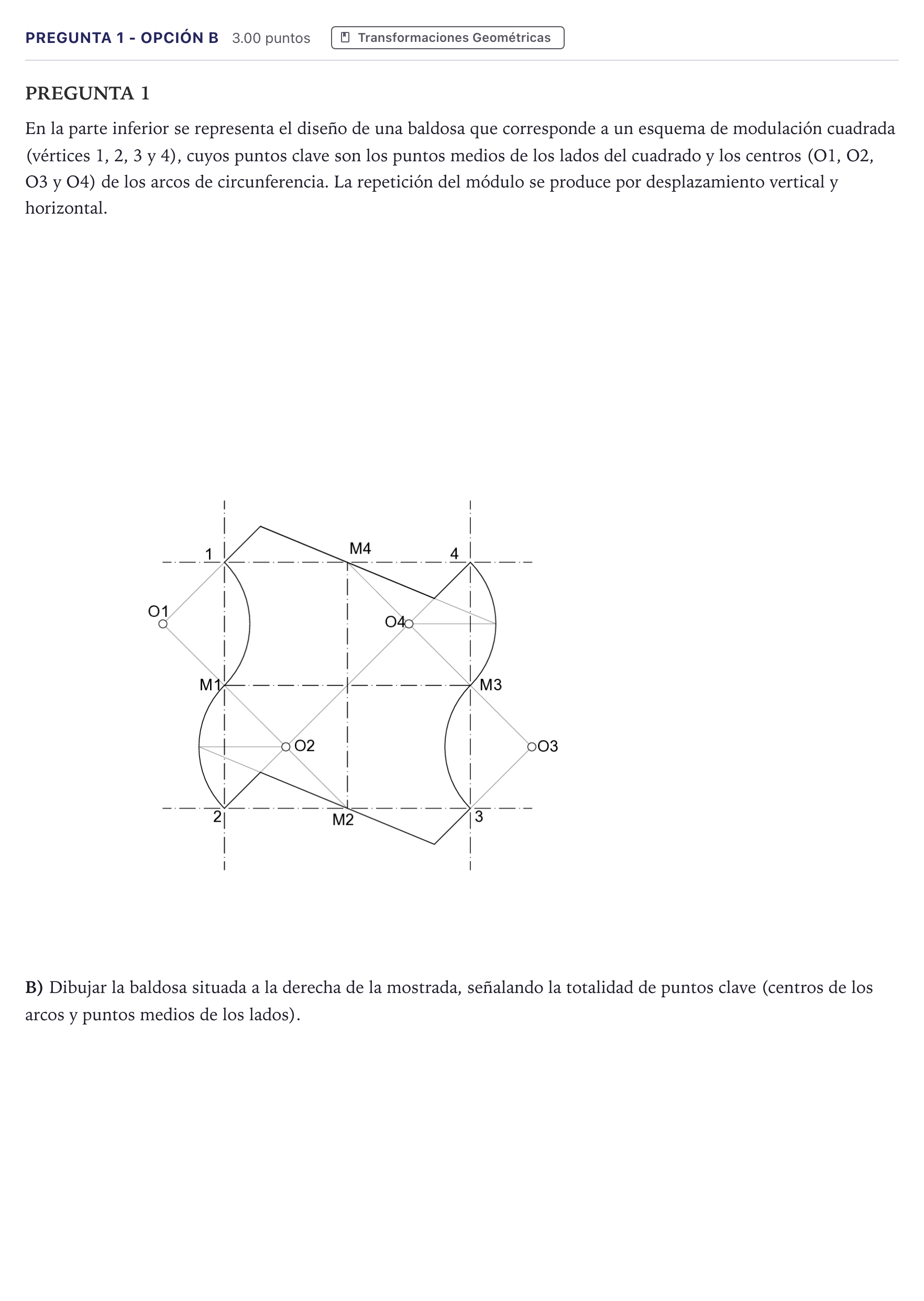

B) Dibujar la baldosa situada a la derecha de la mostrada, señalando la totalidad de puntos clave (centros de los arcos y puntos medios de los lados).

Solución: Se obtiene la baldosa a la derecha trasladando horizontalmente el módulo una distancia igual al lado del cuadrado $m$ hacia la derecha: - Vértices $3''$ y $4''$ a distancia $m$ a la derecha de 3 y 4 (el lado izquierdo de la nueva baldosa coincide con el lado derecho de la baldosa original, siendo $1'' = 4$ y $2'' = 3$). - Puntos medios $M''1$ ($= M3$), $M''2$, $M''3$, $M''4$. - Centros de arcos $O''1$, $O''2$, $O''3$, $O''4$ desplazados una distancia horizontal $m$. - Trazado de los arcos de circunferencia y la poligonal congruentes.
