Pregunta 1 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2026

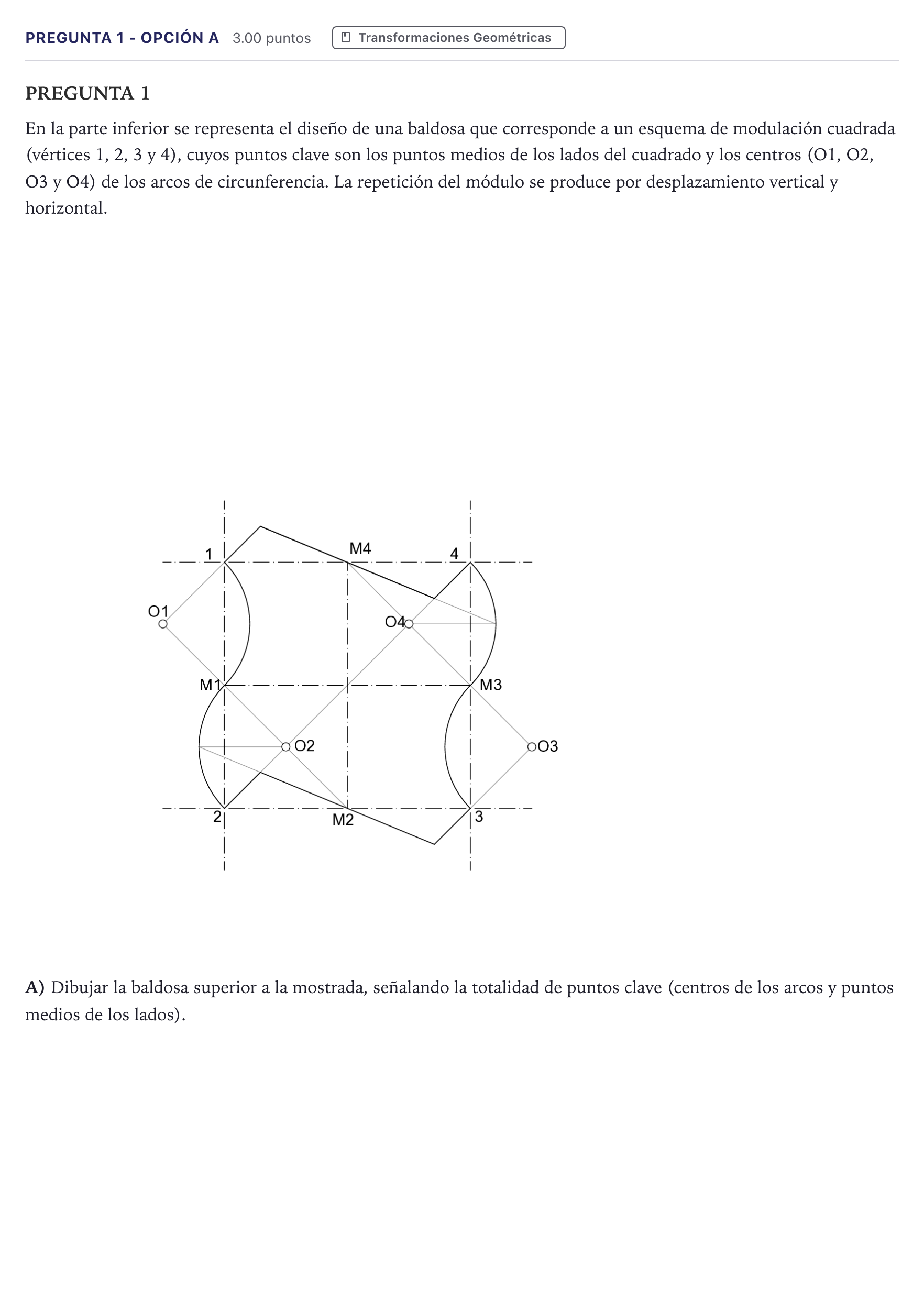

A) Dibujar la baldosa superior a la mostrada, señalando la totalidad de puntos clave (centros de los arcos y puntos medios de los lados).

Solución: Se obtiene la baldosa superior trasladando verticalmente el módulo una distancia igual al lado del cuadrado $m$ hacia arriba: - Vértices $1'$ y $4'$ situados sobre la prolongación vertical de los lados a distancia $m$ de 1 y 4 (el lado inferior de la nueva baldosa coincide con el superior de la original, siendo $2' = 1$ y $3' = 4$). - Puntos medios de los lados $M'1$, $M'2$ ($= M4$), $M'3$, $M'4$. - Centros de los arcos de circunferencia $O'1$, $O'2$, $O'3$, $O'4$ trasladados la misma distancia vertical $m$. - Trazado de los arcos congruentes y la parte poligonal idéntica.
