Pregunta 1 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2026

Tema: Transformaciones Geométricas · Del examen Extraordinaria (2026)

Enunciado

PREGUNTA 1 (3 puntos)

Responder a una de las dos opciones planteadas, (A) o (B). En caso de responder a ambas, se contabilizará únicamente la opción (A).

B)

Completar el mosaico de la pajarita según esquema adjunto, mediante la aplicación de giro o simetría de los centros de los arcos de circunferencia dados.

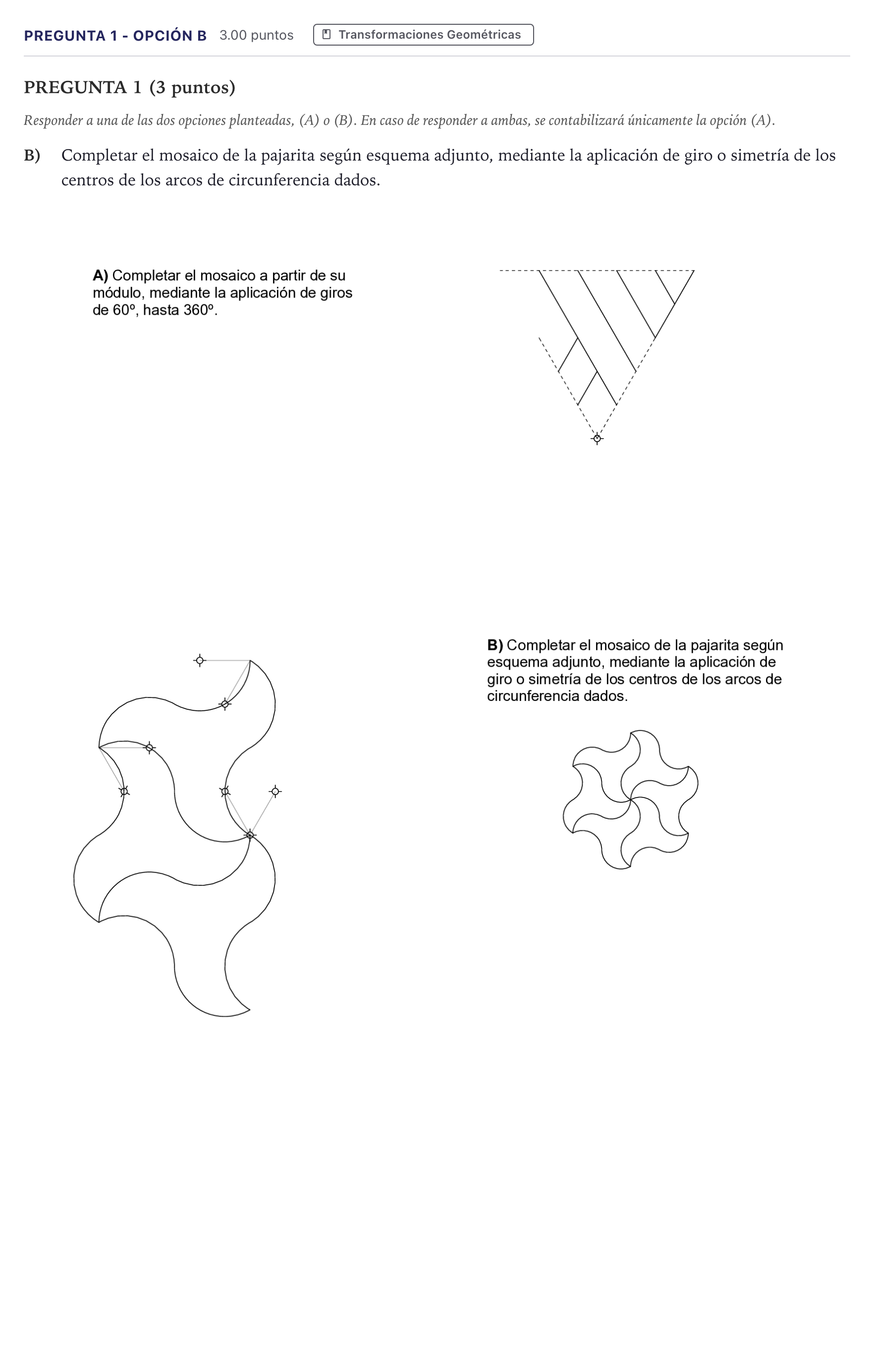

Enunciado: Pregunta 1 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

B) Completar el mosaico de la pajarita según esquema adjunto, mediante la aplicación de giro o simetría de los centros de los arcos de circunferencia dados.

Solución: Construcción geométrica: 1. Construcción del hexágono regular envolvente a partir de los puntos dados y del centro del conjunto. 2. Determinación de todos los centros de los arcos de circunferencia mediante giros de 60º respecto al centro común (o mediante simetrías axiales respecto a los radios principales). 3. Trazado de los arcos de enlace correspondientes con el mismo radio que los dados en el enunciado, cerrando el perfil del mosaico de la pajarita de seis aspas.
