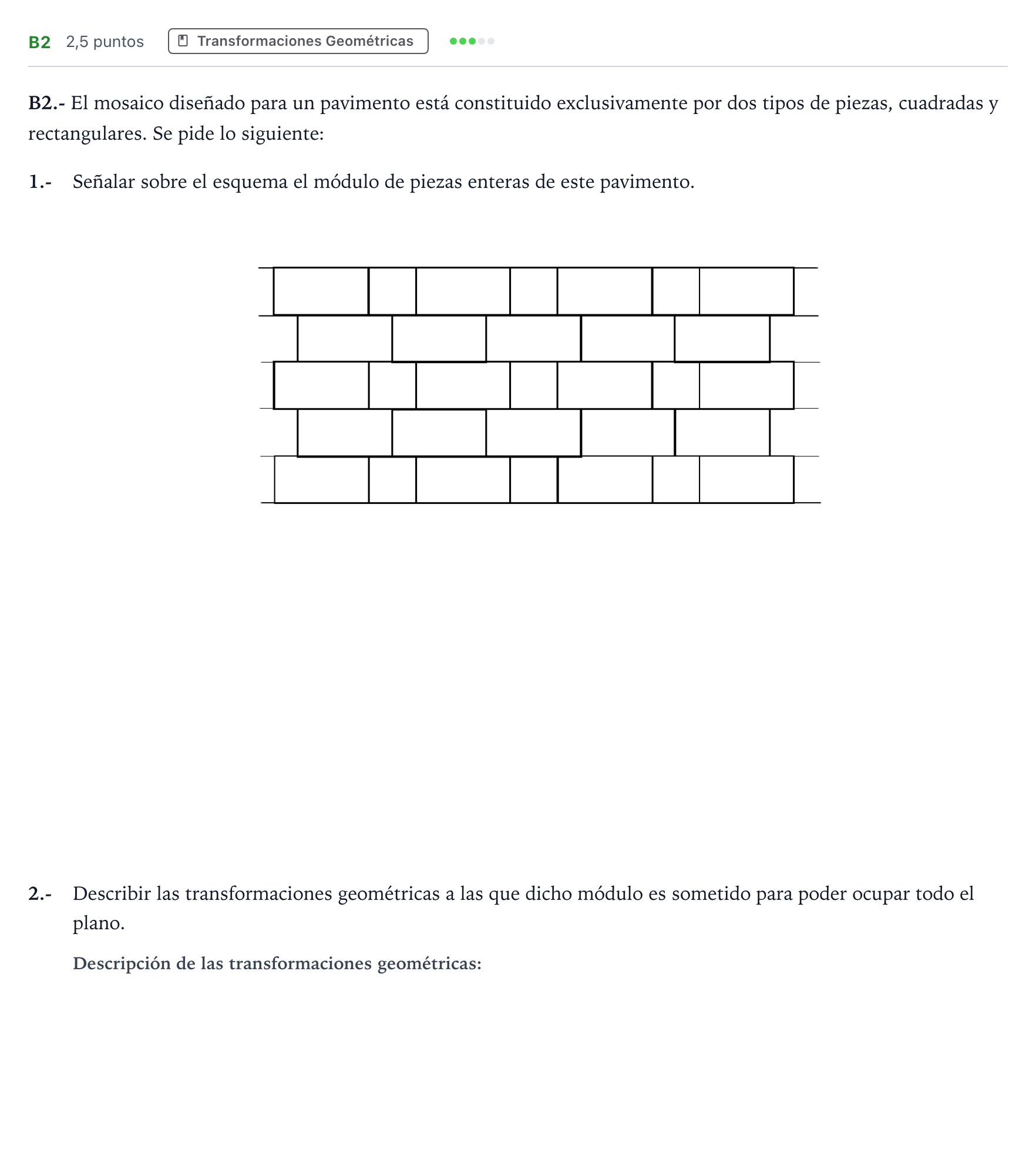

Ejercicio B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2024

2.- Describir las transformaciones geométricas a las que dicho módulo es sometido para poder ocupar todo el plano.

Solución: Traslación horizontal de tres largos de baldosa (o ancho de tres rectángulos) y traslación vertical de un largo de rectángulo (o dos anchos de baldosa / dos filas).

1.- Señalar sobre el esquema el módulo de piezas enteras de este pavimento.

Solución: El ejercicio admite varias soluciones en cuanto a la elección del módulo (Solución A, Soluciones B y C, o sus simétricas respecto a eje horizontal o vertical). Las soluciones contienen al menos tres rectángulos de las filas uniformes y dos cuadrados con dos rectángulos de las filas con piezas alternas.
