Pregunta 3 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2025

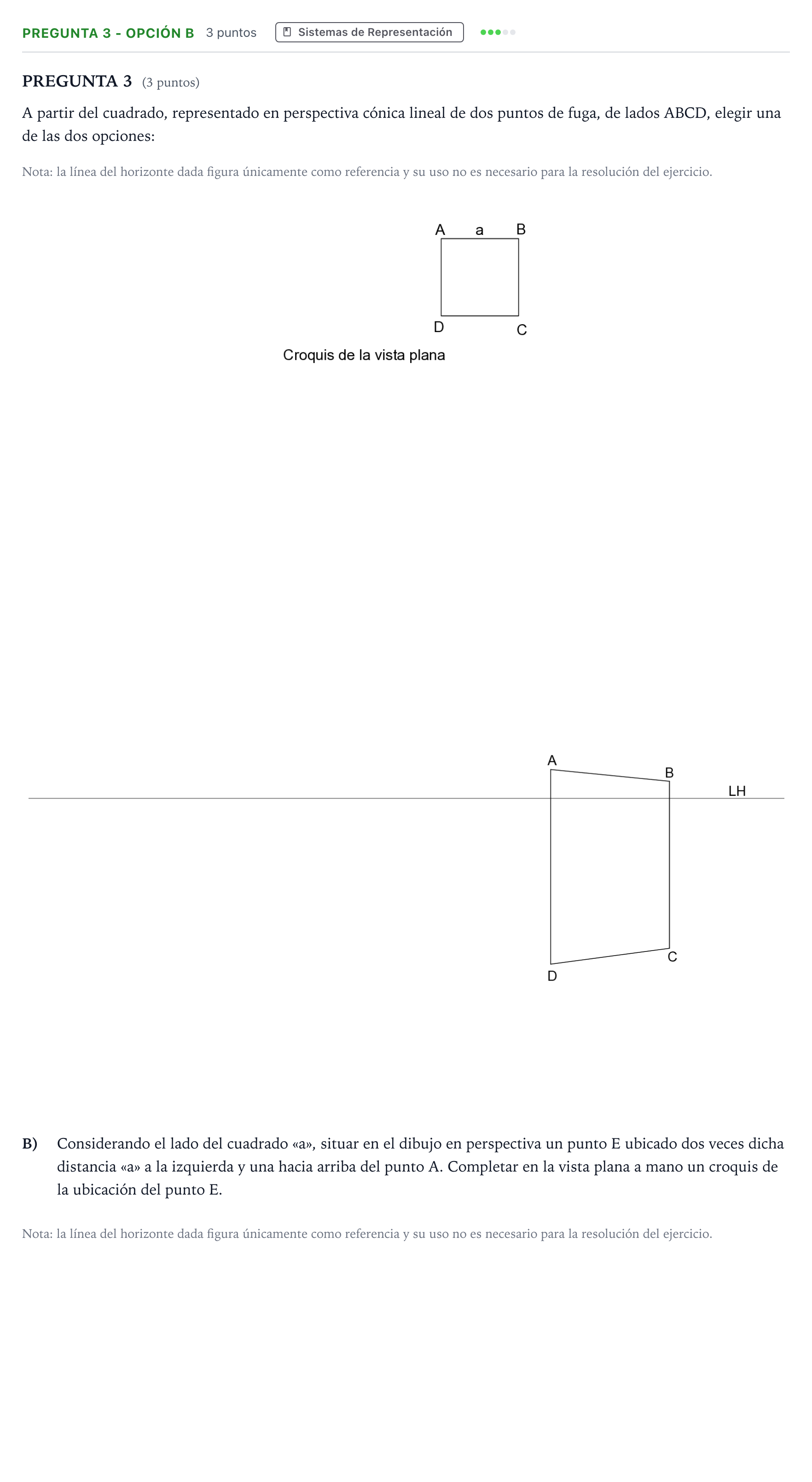

PREGUNTA 3 (3 puntos)

A partir del cuadrado, representado en perspectiva cónica lineal de dos puntos de fuga, de lados ABCD, elegir una de las dos opciones:

Nota: la línea del horizonte dada figura únicamente como referencia y su uso no es necesario para la resolución del ejercicio.

B)

Considerando el lado del cuadrado «a», situar en el dibujo en perspectiva un punto E ubicado dos veces dicha distancia «a» a la izquierda y una hacia arriba del punto A. Completar en la vista plana a mano un croquis de la ubicación del punto E.

Nota: la línea del horizonte dada figura únicamente como referencia y su uso no es necesario para la resolución del ejercicio.
