Pregunta 3 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria Coincidencias 2025

Tema: Sistemas de Representación · Del examen Ordinaria Coincidencias (2025)

Enunciado

PREGUNTA 3 (3 puntos)

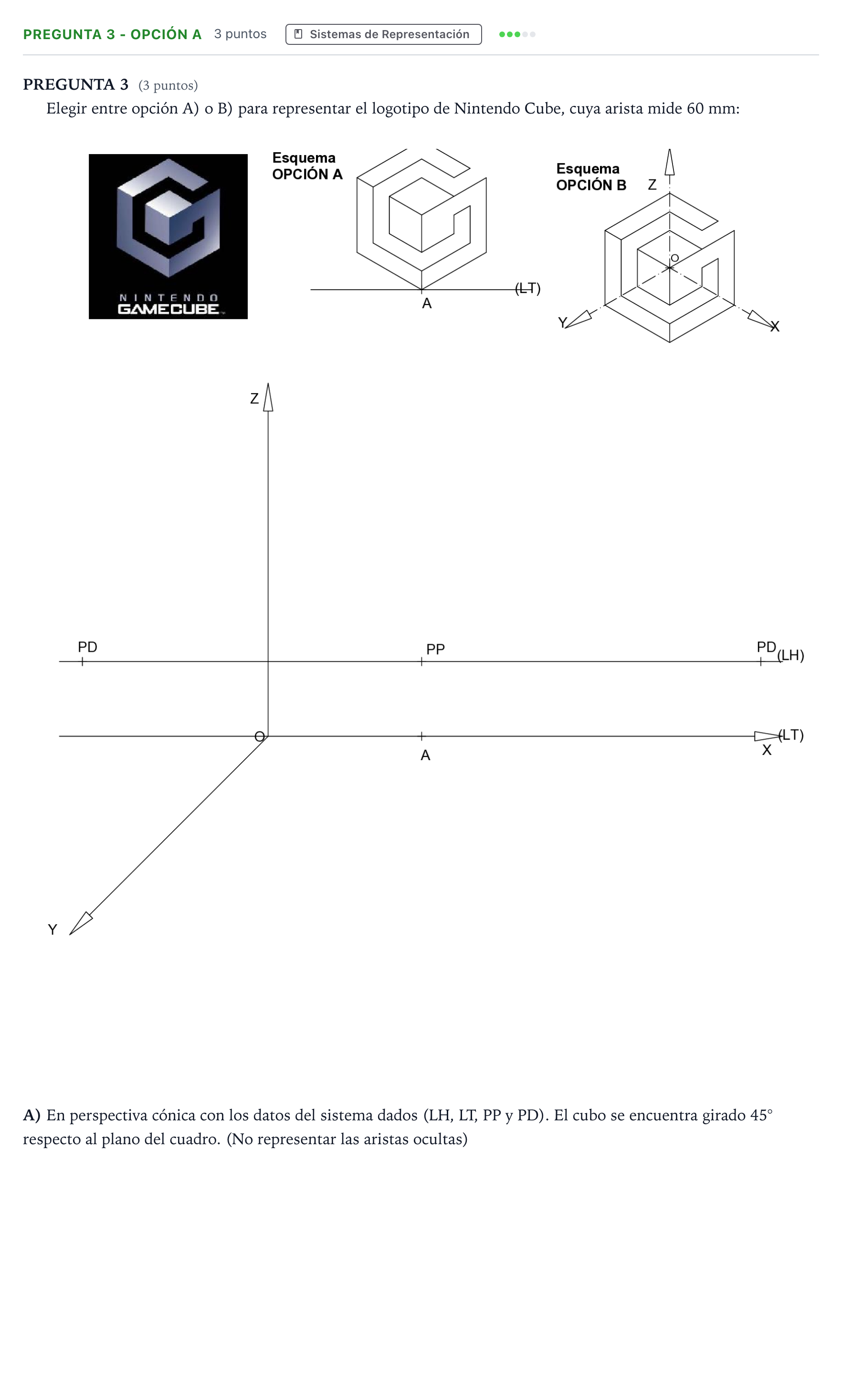

Elegir entre opción A) o B) para representar el logotipo de Nintendo Cube, cuya arista mide 60 mm:

A) En perspectiva cónica con los datos del sistema dados (LH, LT, PP y PD). El cubo se encuentra girado 45° respecto al plano del cuadro. (No representar las aristas ocultas)

Enunciado: Pregunta 3 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria Coincidencias 2025

Solución

Según los criterios oficiales de corrección

A) En perspectiva cónica con los datos del sistema dados (LH, LT, PP y PD). El cubo se encuentra girado 45° respecto al plano del cuadro. (No representar las aristas ocultas)

Solución: Construcción del logotipo de Nintendo GameCube en perspectiva cónica con arista de 60 mm y giro de 45° respecto al plano del cuadro partiendo del punto A situado en la línea de tierra (LT).
