PREGUNTA B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Ordinaria 2024

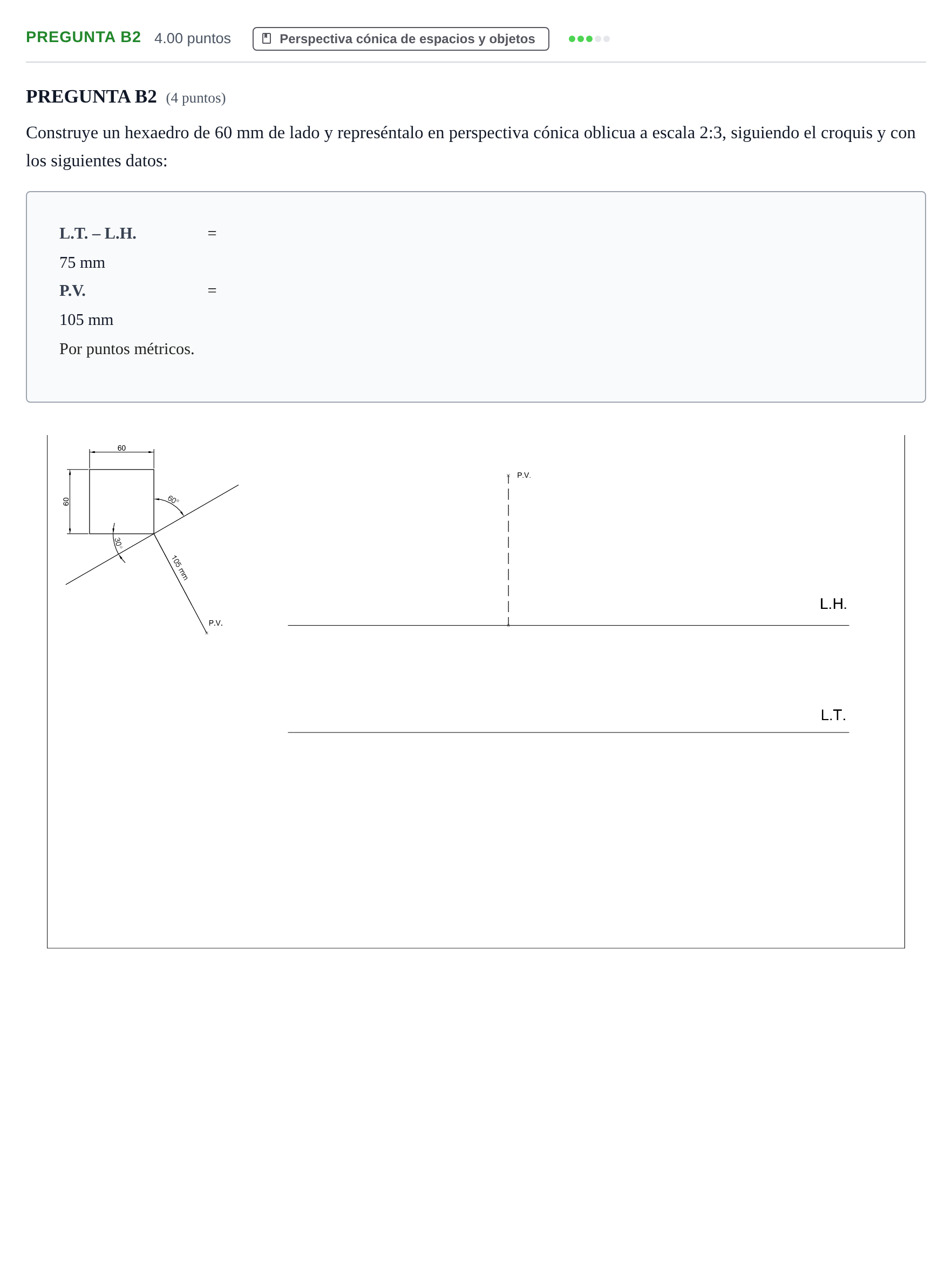

Construye un hexaedro de 60 mm de lado y represéntalo en perspectiva cónica oblicua a escala 2:3, siguiendo el croquis y con los siguientes datos: L.T. - L.H. = 75 mm, P.V. = 105 mm, por puntos métricos.

Solución: Representación completa del hexaedro (cubo) de arista dibujada $40\text{ mm}$ ($60\text{ mm}\times 2/3$) en perspectiva cónica oblicua con las aristas visibles y ocultas diferenciadas.
