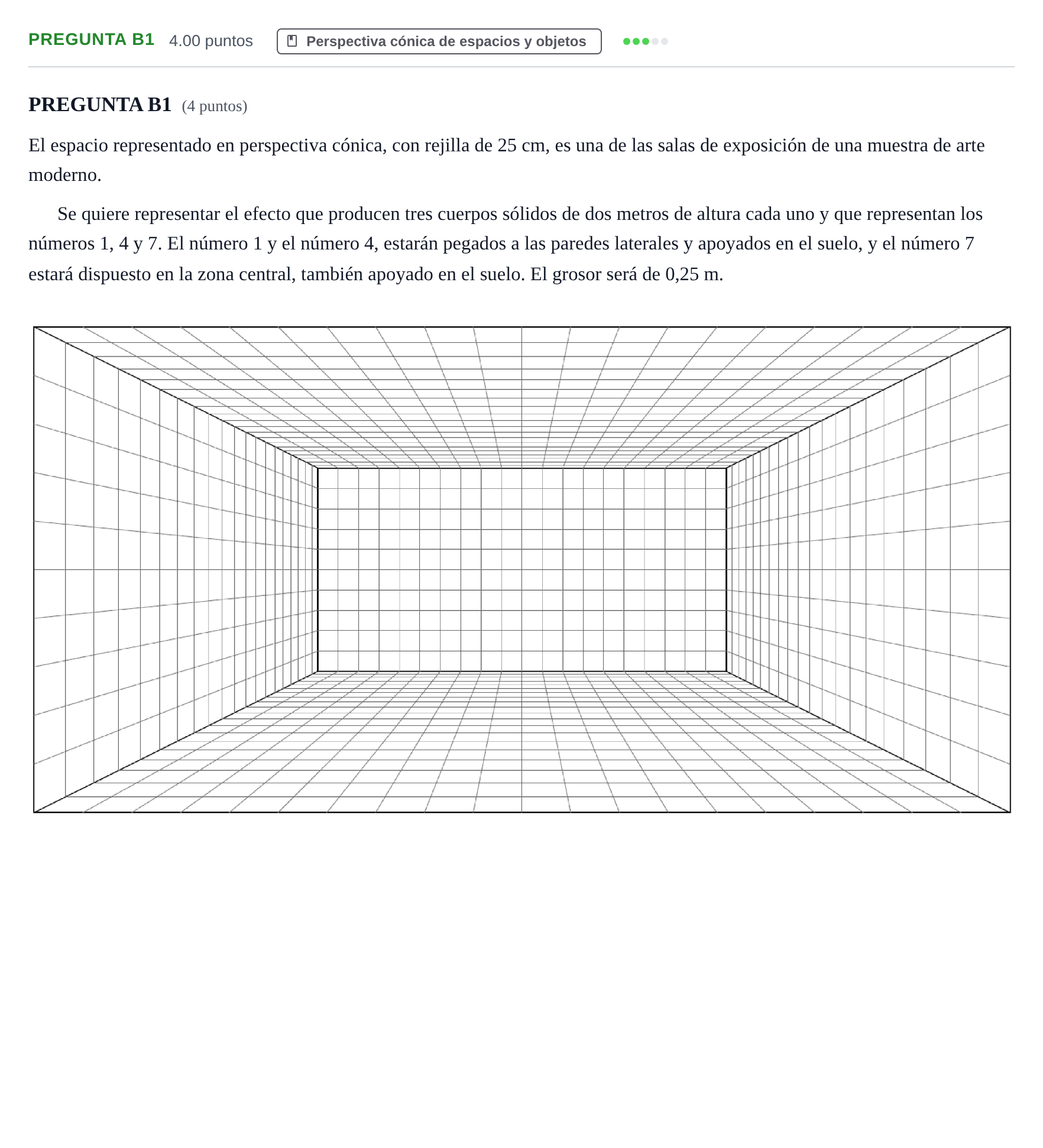

PREGUNTA B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Ordinaria 2024

Se quiere representar el efecto que producen tres cuerpos sólidos de dos metros de altura cada uno y que representan los números 1, 4 y 7. El número 1 y el número 4, estarán pegados a las paredes laterales y apoyados en el suelo, y el número 7 estará dispuesto en la zona central, también apoyado en el suelo. El grosor será de 0,25 m.

Solución: Representación volumétrica en perspectiva cónica frontal sobre la rejilla dada: - Dimensiones y escala de la rejilla: Cada cuadrícula equivale a $0{,}25\ \text{m} \times 0{,}25\ \text{m}$. La altura de $2\ \text{m}$ se corresponde exactamente con 8 cuadrículas de altura, y el grosor de $0{,}25\ \text{m}$ equivale a 1 cuadrícula. - Números 1 y 4 (paredes laterales): - Se sitúan apoyados sobre el plano del suelo y adosados a las paredes laterales izquierda y derecha respectivamente (o viceversa). - Su trazado plano sobre la pared abarca 8 módulos de altura y la anchura proporcional al grafismo del número (usualmente 3 o 4 módulos). - El volumen se extruye hacia el interior de la sala una distancia de 1 módulo ($0{,}25\ \text{m}$) siguiendo las líneas de fuga o frontales de la rejilla. - Número 7 (zona central): - Apoyado en el plano del suelo en la zona central, a la profundidad deseada. - La altura se mide contando 8 módulos desde el suelo en la vertical correspondiente, o proyectando desde la pared/fondo mediante las líneas de fuga hacia el punto principal central. - El travesaño superior se traza horizontal (paralelo a la línea de tierra) y la rama inclinada desciende hasta la base con un grosor constante de $0{,}25\ \text{m}$ (1 módulo). - Aristas vistas y ocultas: Trazado limpio de las aristas visibles en línea continua y valoración de las caras volumétricas.
