Pregunta B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Extraordinaria 2024

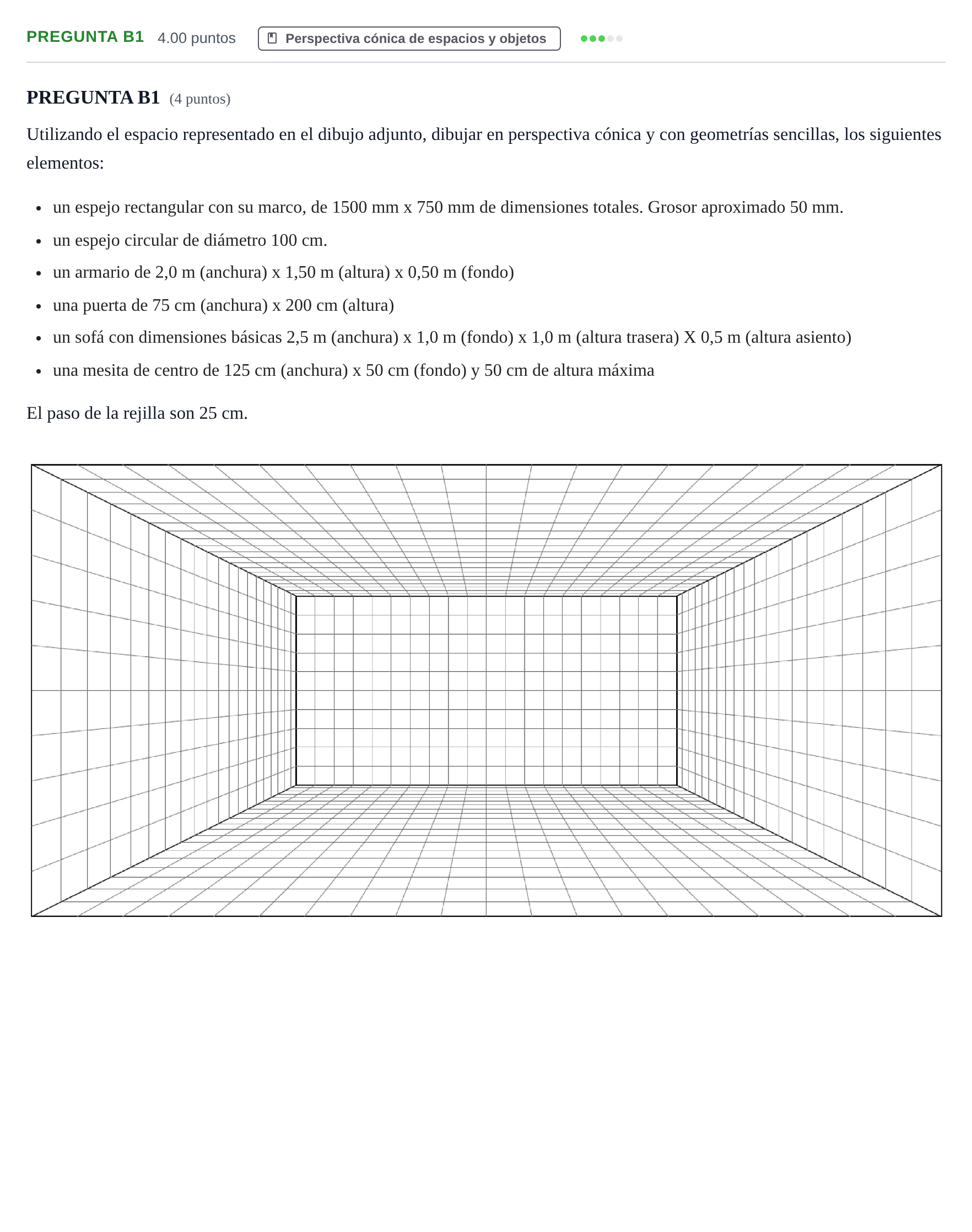

Utilizando el espacio representado en el dibujo adjunto, dibujar en perspectiva cónica y con geometrías sencillas, los siguientes elementos: espejo rectangular, espejo circular, armario, puerta, sofá y mesita de centro.

Solución: Representación correcta de los 6 elementos amueblados o situados en las superficies del espacio reticulado según su correspondencia en módulos (paso de rejilla = 25 cm): - Puerta: 3 módulos de anchura x 8 módulos de altura (75 x 200 cm), situada verticalmente sobre una pared lateral o la del fondo partiendo del suelo. - Armario: 8 módulos de ancho x 6 módulos de alto x 2 módulos de fondo (200 x 150 x 50 cm), apoyado en el suelo contra una pared. - Sofá: 10 módulos de ancho x 4 módulos de fondo (2,5 x 1,0 m). Altura del asiento de 2 módulos (50 cm) y respaldo de 4 módulos (1,0 m), con líneas de profundidad que fugan al punto de fuga principal. - Mesita de centro: 5 módulos de ancho x 2 módulos de fondo x 2 módulos de alto (125 x 50 x 50 cm), situada frente al sofá sobre el plano del suelo. - Espejo rectangular: 6 módulos x 3 módulos (150 x 75 cm), situado en una pared a una altura adecuada, con marco de grosor aproximado (~5 cm, fracción fina de módulo). - Espejo circular: Inscrito en un cuadrado de 4 módulos x 4 módulos (diámetro 100 cm) en la pared; en la pared frontal es una circunferencia y en paredes laterales se dibuja como elipse deformada por la fuga.
