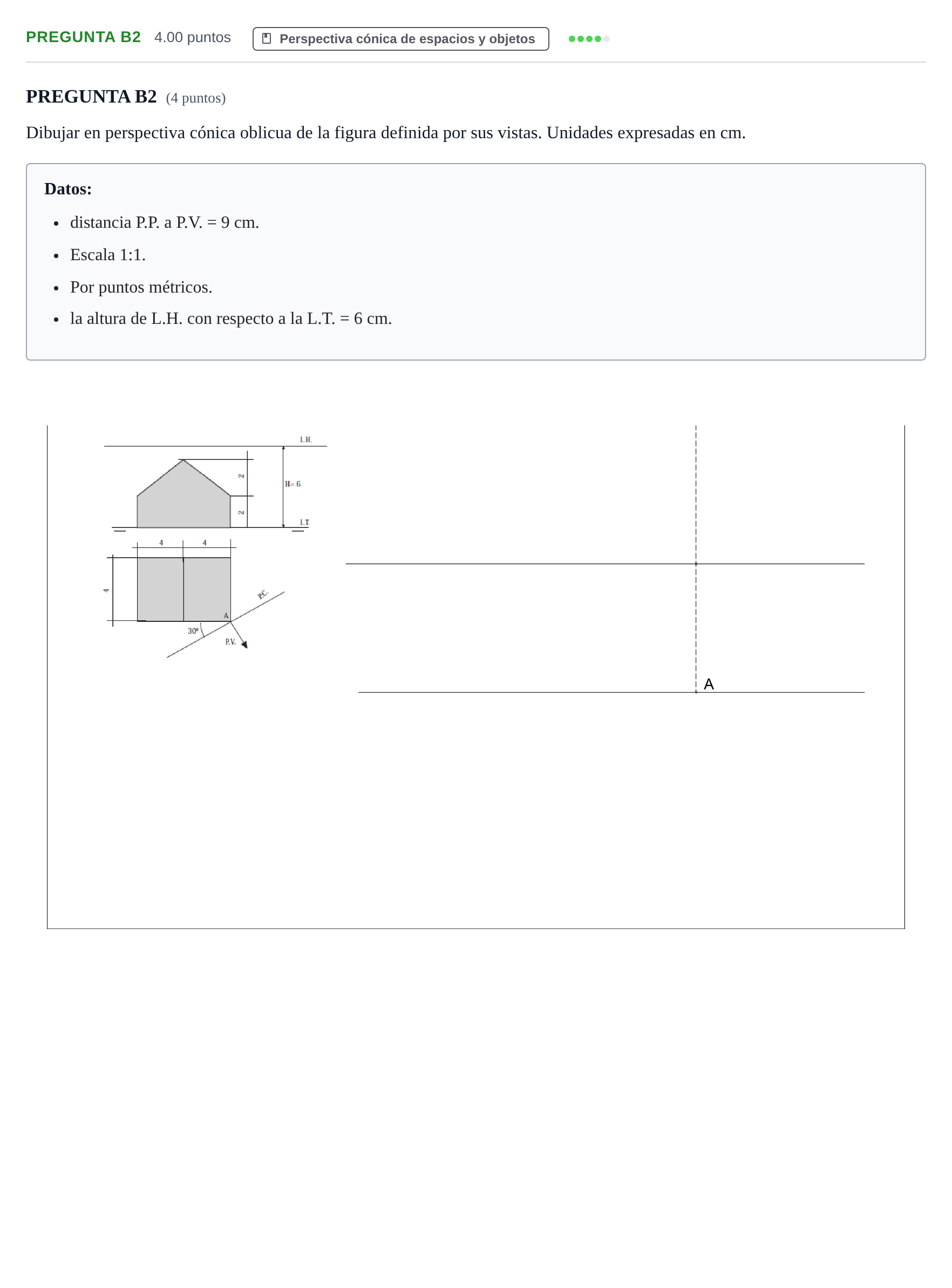

Pregunta B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Extraordinaria 2024

Dibujar en perspectiva cónica oblicua de la figura definida por sus vistas. Unidades expresadas en cm.

Solución: Perspectiva cónica oblicua de la figura, un prisma de 8 × 4 cm con cubierta a dos aguas (alero a 2 cm, cumbrera a 4 cm): - Sistema: El punto principal P está en la L.H. (6 cm sobre la L.T.), en la vertical de A. Abatiendo el punto de vista, (P.V.) queda a 9 cm de P. - Puntos de fuga: $F$ (derecha) es la fuga del lado de 4 cm, que forma 60° con el cuadro: $PF = 9\tan30^\circ \approx 5{,}20$ cm. $F'$ (izquierda) es la fuga del lado de 8 cm, que forma 30° con el cuadro: $PF' = 9\tan60^\circ \approx 15{,}59$ cm. - Puntos métricos: $FM = F(P.V.) \approx 10{,}39$ cm, de modo que M queda unos 5,20 cm a la izquierda de P. $F'M' = F'(P.V.) = 18$ cm, de modo que M' queda unos 2,41 cm a la derecha de P. - Base: A está en la L.T. Se miden 4 cm a la derecha de A y se llevan con M sobre A–F. Se miden 8 cm a la izquierda (y 4 cm para el eje) y se llevan con M' sobre A–F'. Se cierra el rectángulo con las fugas opuestas. - Alturas: Se miden en verdadera magnitud sobre la vertical de A (2 cm, alero) y se fugan. La altura de 4 cm de la cumbrera se mide en la L.T. y se lleva al punto medio de la fachada de 8 cm mediante fugas. La cumbrera es paralela al lado de 4 cm y fuga a F. Se unen los testeros. - Trazado final: Aristas vistas con línea continua y aristas ocultas discontinuas.
