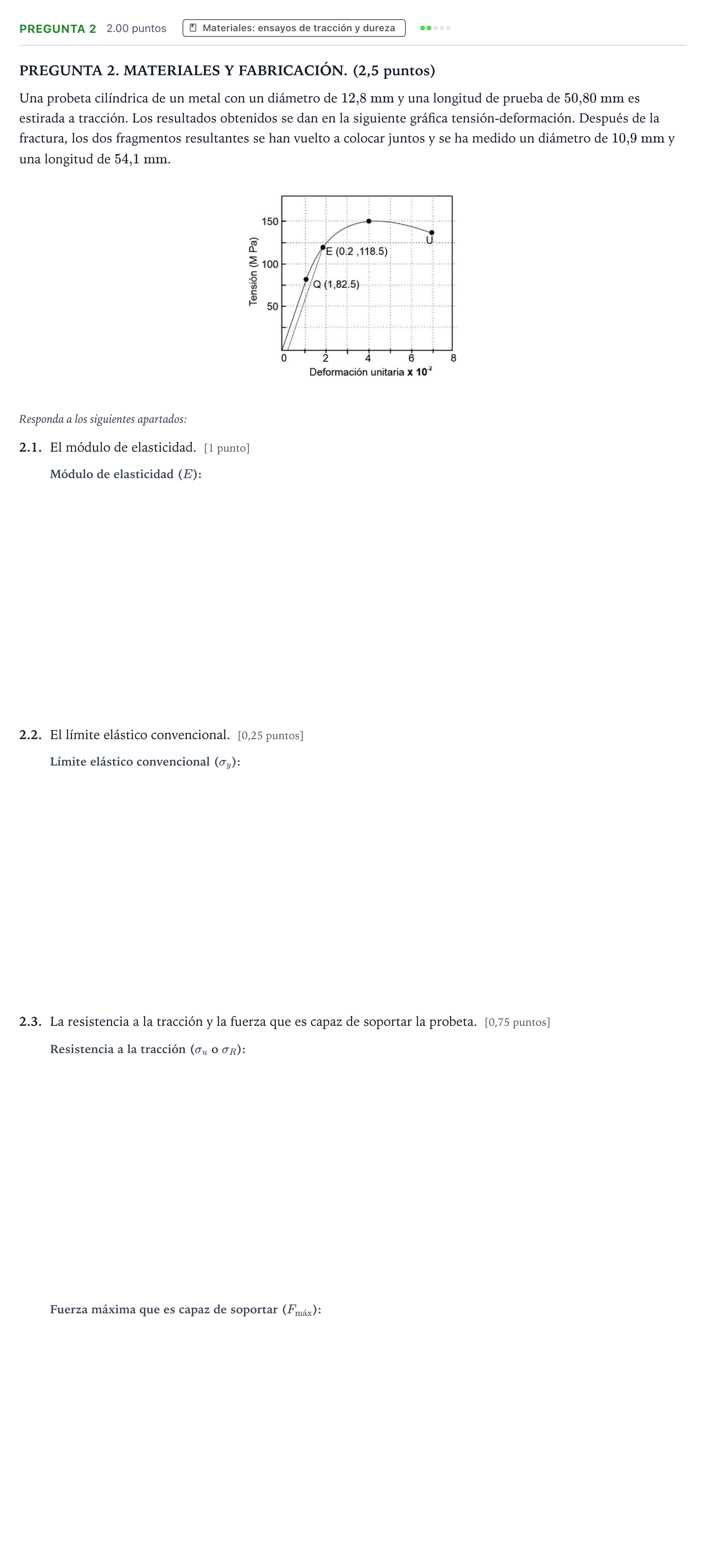

Pregunta 2 · Tecnología e Ingeniería II PAU Galicia Extraordinaria 2025

PREGUNTA 2. MATERIALES Y FABRICACIÓN. (2,5 puntos)

Una probeta cilíndrica de un metal con un diámetro de $12{,}8\text{ mm}$ y una longitud de prueba de $50{,}80\text{ mm}$ es estirada a tracción. Los resultados obtenidos se dan en la siguiente gráfica tensión-deformación. Después de la fractura, los dos fragmentos resultantes se han vuelto a colocar juntos y se ha medido un diámetro de $10{,}9\text{ mm}$ y una longitud de $54{,}1\text{ mm}$.

Responda a los siguientes apartados:

2.1.

El módulo de elasticidad. [1 punto]

2.2.

El límite elástico convencional. [0,25 puntos]

2.3.

La resistencia a la tracción y la fuerza que es capaz de soportar la probeta. [0,75 puntos]
