Pregunta 1 · Tecnología e Ingeniería II PAU Galicia Extraordinaria 2024
Tema: Materiales: ensayos de tracción y dureza · Del examen Extraordinaria (2024)
Enunciado

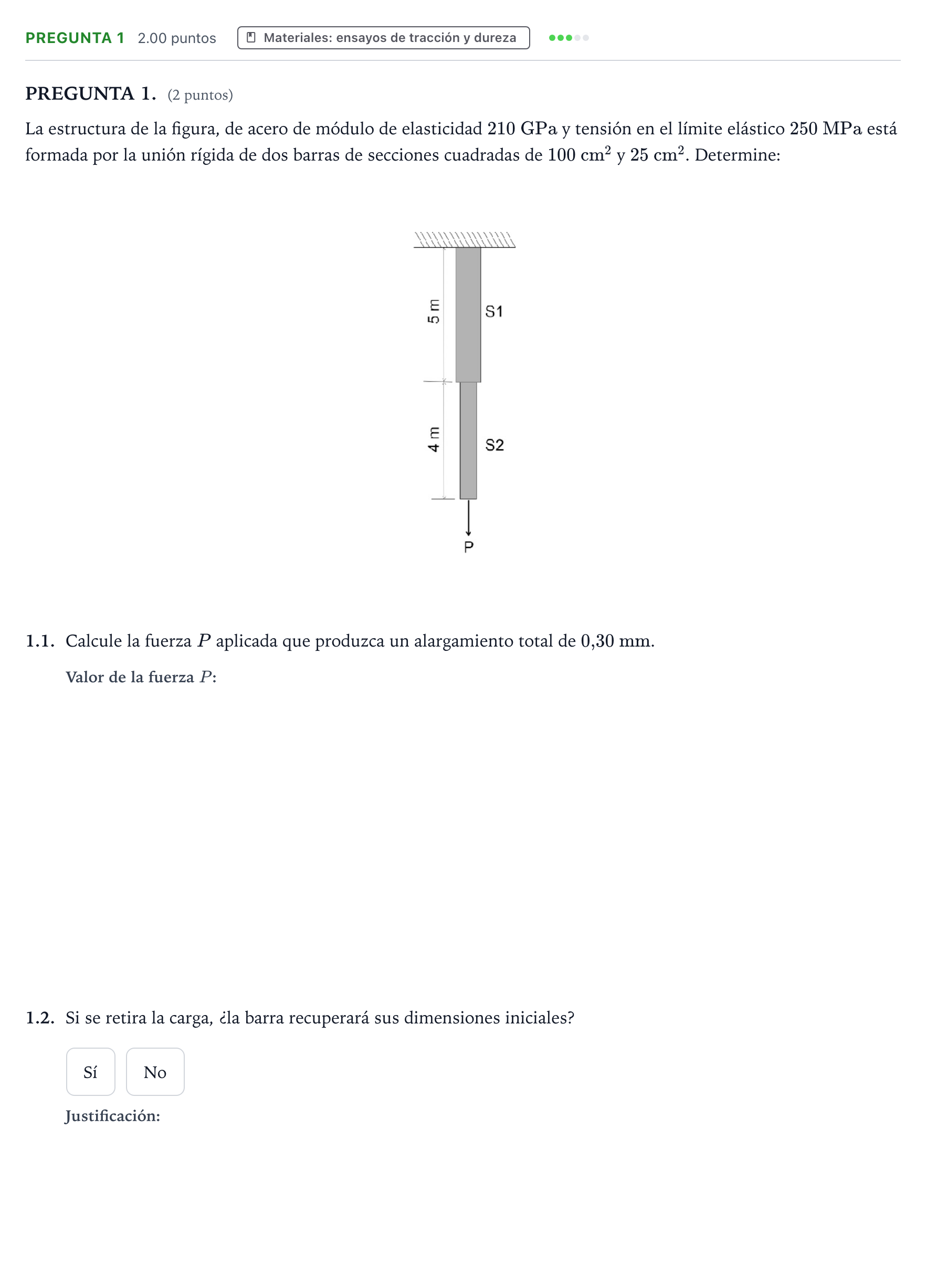

PREGUNTA 1. (2 puntos)
La estructura de la figura, de acero de módulo de elasticidad y tensión en el límite elástico está formada por la unión rígida de dos barras de secciones cuadradas de y . Determine:
1.1.
Calcule la fuerza aplicada que produzca un alargamiento total de .
1.2.
Si se retira la carga, ¿la barra recuperará sus dimensiones iniciales?
Sí
No
Solución
Según los criterios oficiales de corrección
1.1. Calcule la fuerza P aplicada que produzca un alargamiento total de 0,30 mm.
Solución: /
1.2. Si se retira la carga, ¿la barra recuperará sus dimensiones iniciales?
Solución: Sí
1.2. Justificación de si la barra recuperará sus dimensiones iniciales.
Solución: Sí, recuperará sus dimensiones iniciales porque la tensión máxima alcanzada (12 MPa en el tramo de menor sección) es inferior al límite elástico del acero (250 MPa), por lo que el material trabaja en régimen elástico.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
