Ejercicio 3.1 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2025

Tema: Circuitos de corriente alterna · Del examen Extraordinaria (2025)

Enunciado

3. SISTEMAS ELÉCTRICOS Y ELECTRÓNICOS (2,5 puntos). Elige una de estas dos cuestiones:

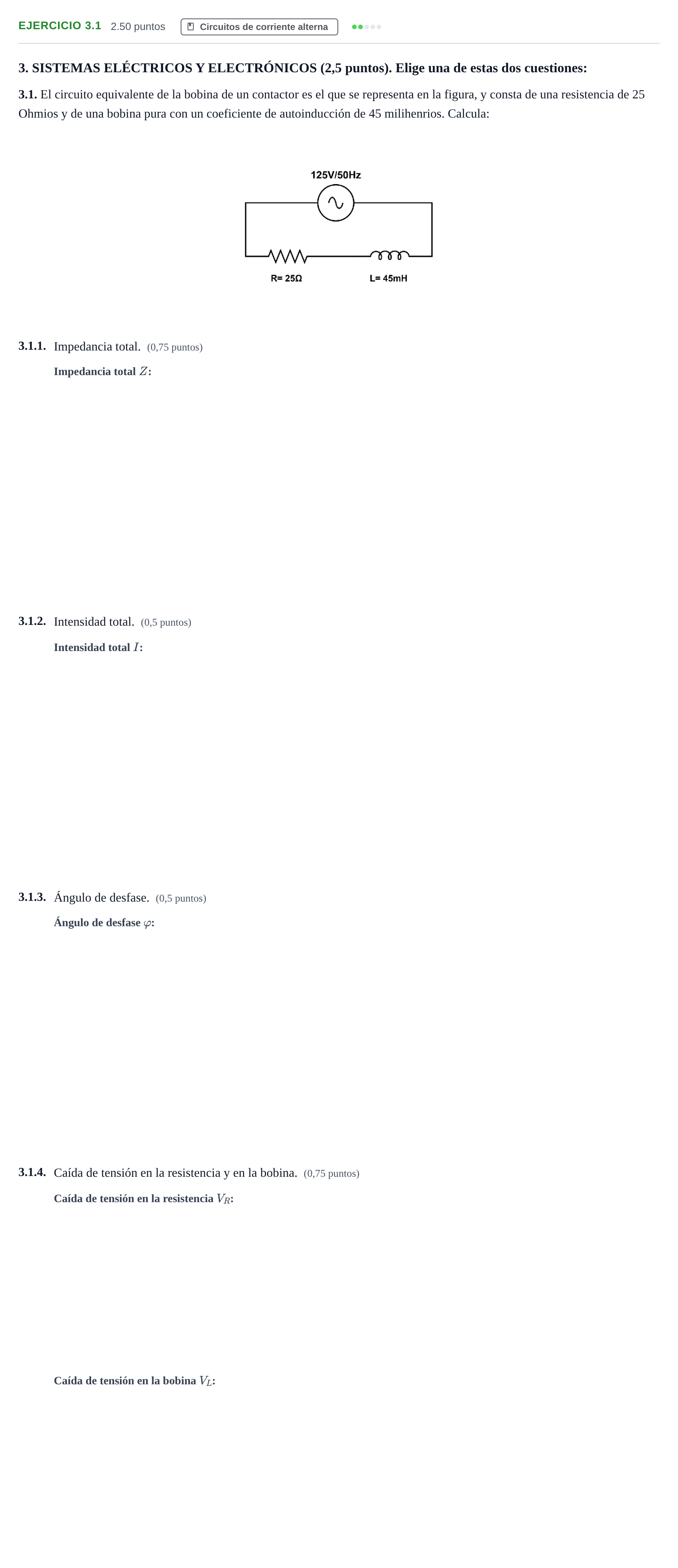

3.1. El circuito equivalente de la bobina de un contactor es el que se representa en la figura, y consta de una resistencia de 25 Ohmios y de una bobina pura con un coeficiente de autoinducción de 45 milihenrios. Calcula:

3.1.1.

Impedancia total. (0,75 puntos)

3.1.2.

Intensidad total. (0,5 puntos)

3.1.3.

Ángulo de desfase. (0,5 puntos)

3.1.4.

Caída de tensión en la resistencia y en la bobina. (0,75 puntos)

Enunciado: Ejercicio 3.1 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

3.1.1. Impedancia total.

Solución: 28,7328{,}73 Ω

3.1.2. Intensidad total.

Solución: 4,354{,}35 A

3.1.3. Ángulo de desfase.

Solución: 29,53∘29{,}53^\circ / 0,5150{,}515 rad

3.1.4. Caída de tensión en la resistencia.

Solución: 108,75108{,}75 V

3.1.4. Caída de tensión en la bobina.

Solución: 61,561{,}5 V
