Problema 10 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024

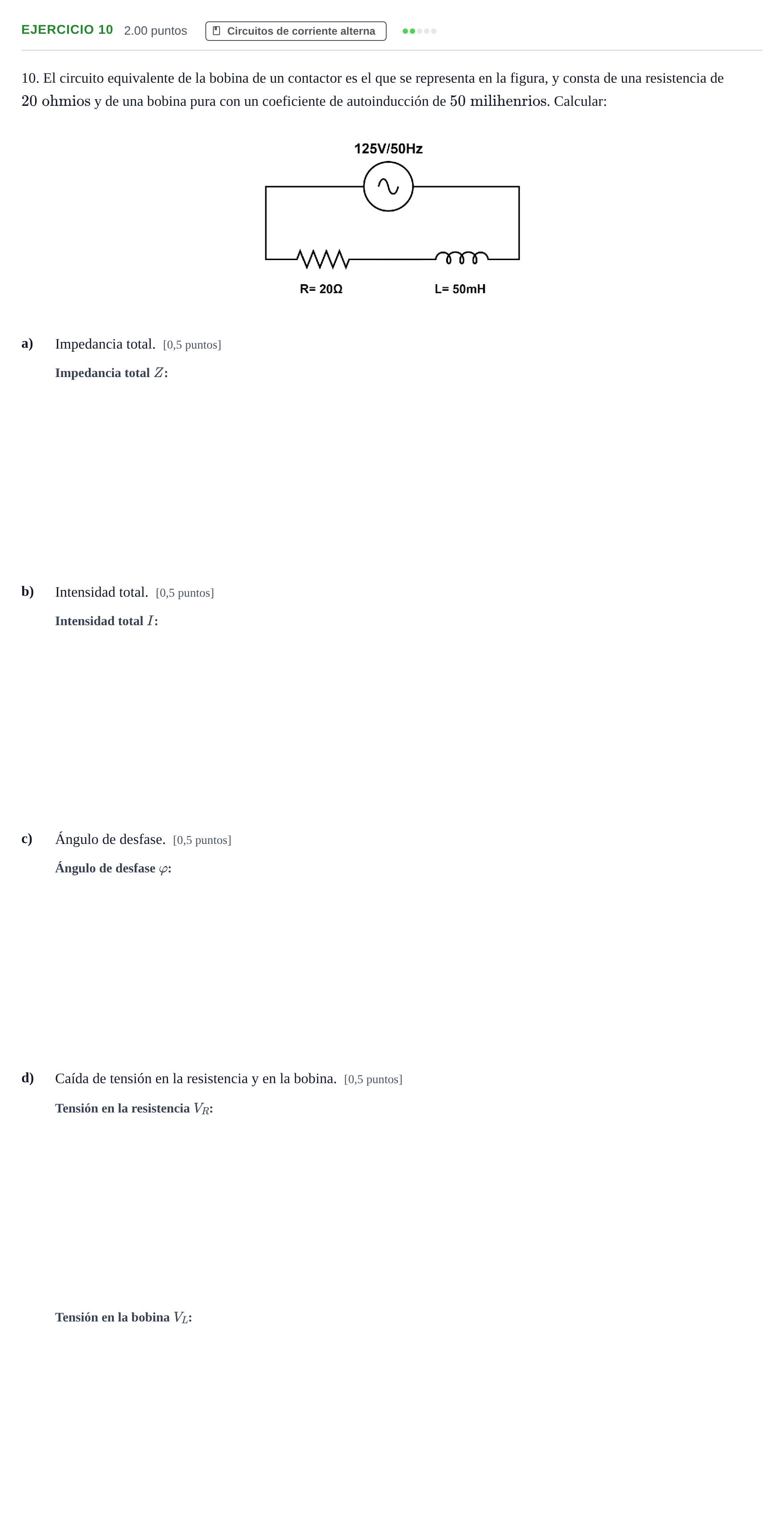

10. El circuito equivalente de la bobina de un contactor es el que se representa en la figura, y consta de una resistencia de $20\text{ ohmios}$ y de una bobina pura con un coeficiente de autoinducción de $50\text{ milihenrios}$. Calcular:

a)

Impedancia total. [0,5 puntos]

b)

Intensidad total. [0,5 puntos]

c)

Ángulo de desfase. [0,5 puntos]

d)

Caída de tensión en la resistencia y en la bobina. [0,5 puntos]
