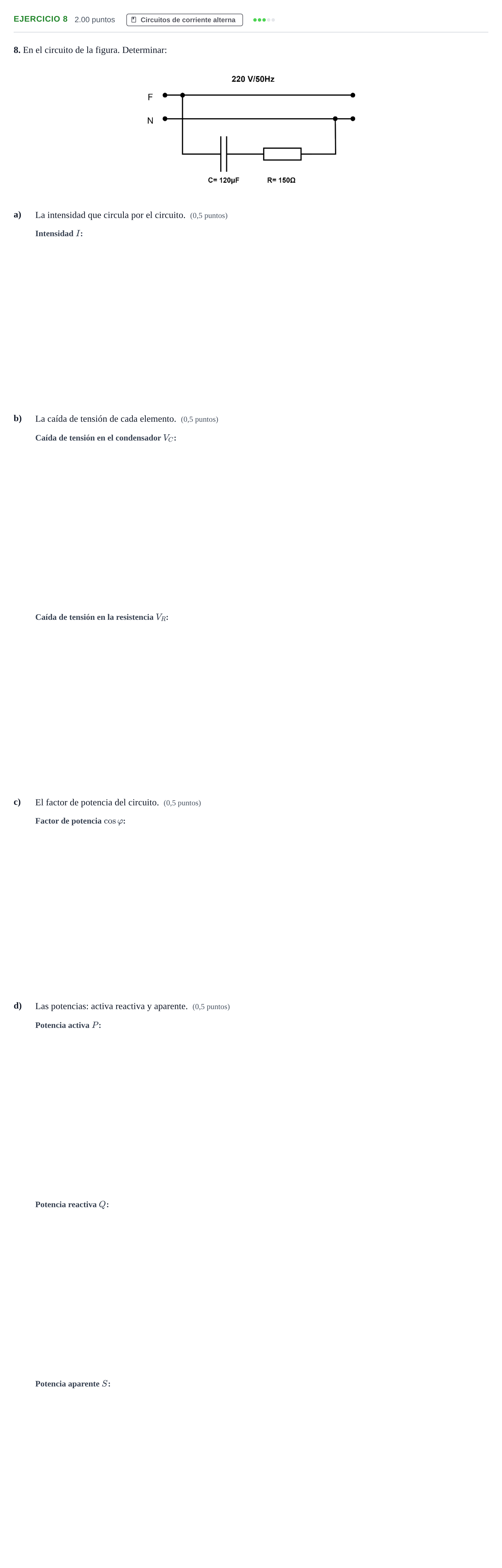

Problema 8 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2024

a) La intensidad que circula por el circuito. (0,5 puntos)

Solución: $1{,}44$ A / $1440$ mA

b) Caída de tensión en el condensador VC (0,25 puntos)

Solución: $38{,}2$ V / $0{,}0382$ kV

b) Caída de tensión en la resistencia VR (0,25 puntos)

Solución: $216$ V / $0{,}216$ kV

c) El factor de potencia del circuito. (0,5 puntos)

Solución: $0{,}985$

d) Potencia activa (0,17 puntos)

Solución: $312$ W / $0{,}312$ kW

d) Potencia reactiva (0,17 puntos)

Solución: $55{,}2$ var / $0{,}0552$ kvar / $0{,}055$ kvar

d) Potencia aparente (0,16 puntos)

Solución: $317{,}4$ VA / $0{,}3174$ kVA / $0{,}317$ kVA
