Ejercicio 1.B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2026

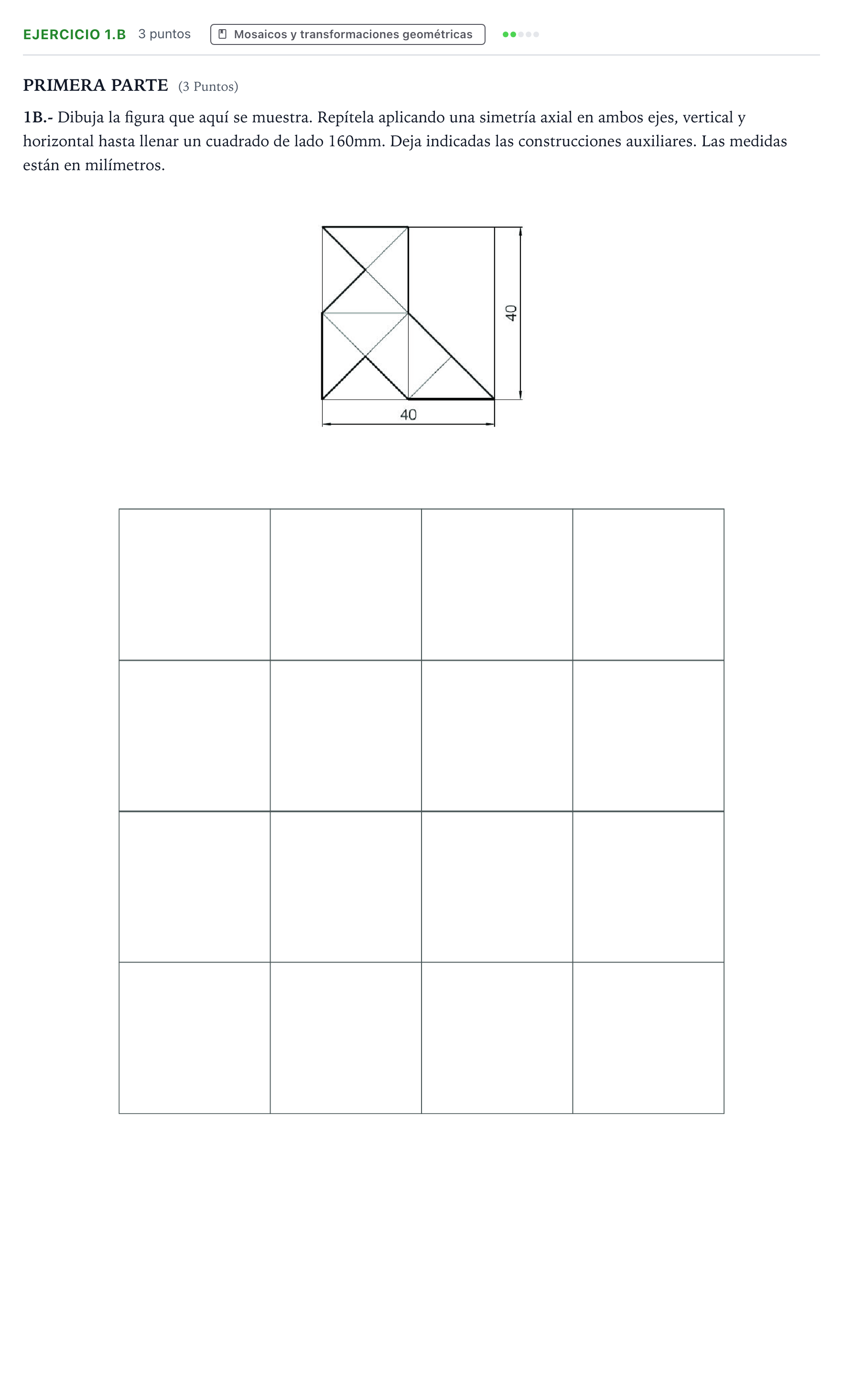

1B.- Dibuja la figura que aquí se muestra. Repítela aplicando una simetría axial en ambos ejes, vertical y horizontal hasta llenar un cuadrado de lado 160mm. Deja indicadas las construcciones auxiliares. Las medidas están en milímetros.

Solución: El trazado debe reproducir el módulo de 40×40 mm en cada uno de los 16 módulos de la cuadrícula de 4×4 casillas (160×160 mm en total). En cada paso a través de una línea divisoria vertical u horizontal, los segmentos interiores y contornos deben invertirse especularmente según la simetría axial correspondiente, generando un patrón modular continuo y simétrico en todo el cuadrado.
