Ejercicio 1B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2026

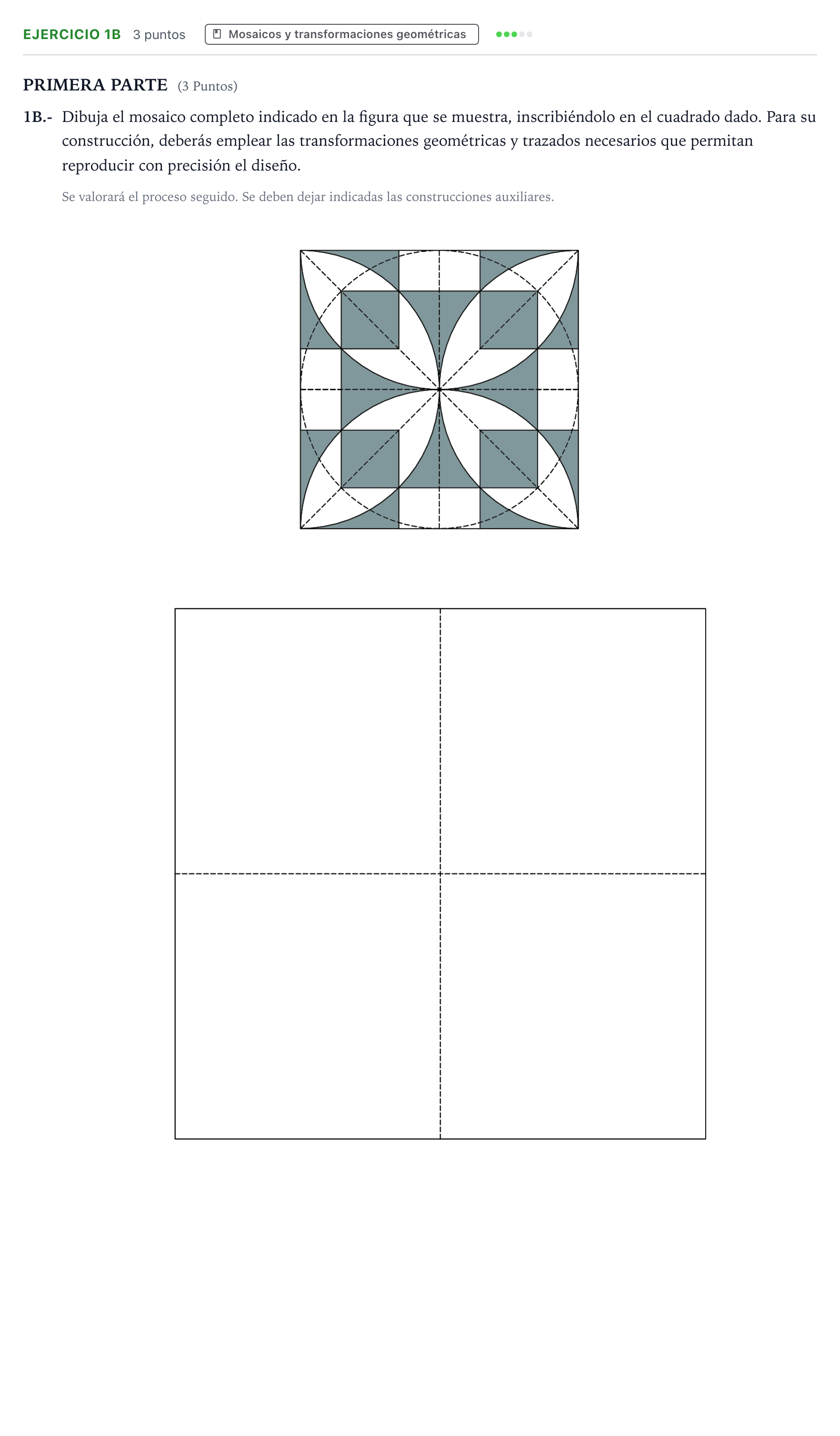

1B.- Dibuja el mosaico completo indicado en la figura que se muestra, inscribiéndolo en el cuadrado dado. Para su construcción, deberás emplear las transformaciones geométricas y trazados necesarios que permitan reproducir con precisión el diseño.

Solución: El mosaico reproducido debe respetar las proporciones y módulos geométricos dados en el modelo: 1. Red modular y ejes de simetría: Trazado de las medianas (ejes horizontal y vertical) y las diagonales del cuadrado general. 2. Cuadrículas interiores: Determinación de las subdivisiones cuadradas secundarias dividiendo cada lado del cuadrado mayor en 4 partes iguales (malla de 4×4). 3. Arcos de circunferencia: - Circunferencia inscrita o arcos con centro en los vértices del cuadrado mayor o en los puntos medios de los lados. - Arcos que configuran los pétalos centrales lanceolados, trazados haciendo centro en los puntos medios de los lados o divisiones modulares con radio proporcional. 4. Elementos sombreados: Identificación precisa de los triángulos y cuadrados intermedios que van rellenos respecto al modelo original, manteniendo la simetría octogonal/cuadrangular.
