Ejercicio 1B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2025

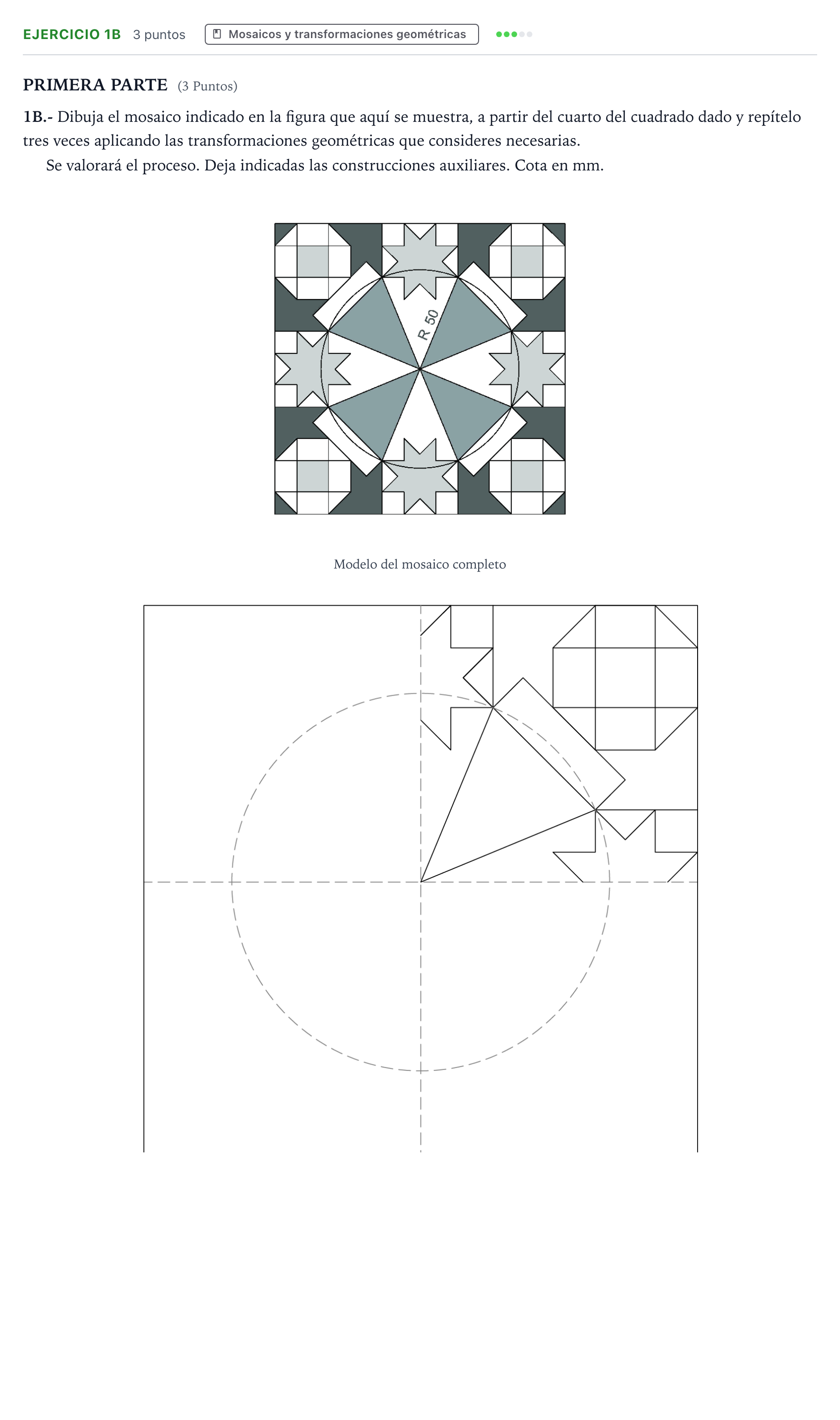

1B.- Dibuja el mosaico indicado en la figura que aquí se muestra, a partir del cuarto del cuadrado dado y repítelo tres veces aplicando las transformaciones geométricas que consideres necesarias.

Solución: Mosaico completo obtenido mediante transformaciones geométricas (rotación de 90°, 180° y 270° del cuadrante dado con centro en el punto central, o bien simetrías axiales respecto a los ejes de simetría horizontal y vertical). Se deben mantener los arcos de radio $50\text{ mm}$, las estrellas de ocho puntas y las figuras octogonales en las cuatro esquinas, dejando visibles las líneas auxiliares de construcción.
