Ejercicio 4 · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2026
Tema: Neumática e hidráulica · Del examen Ordinaria (2026)

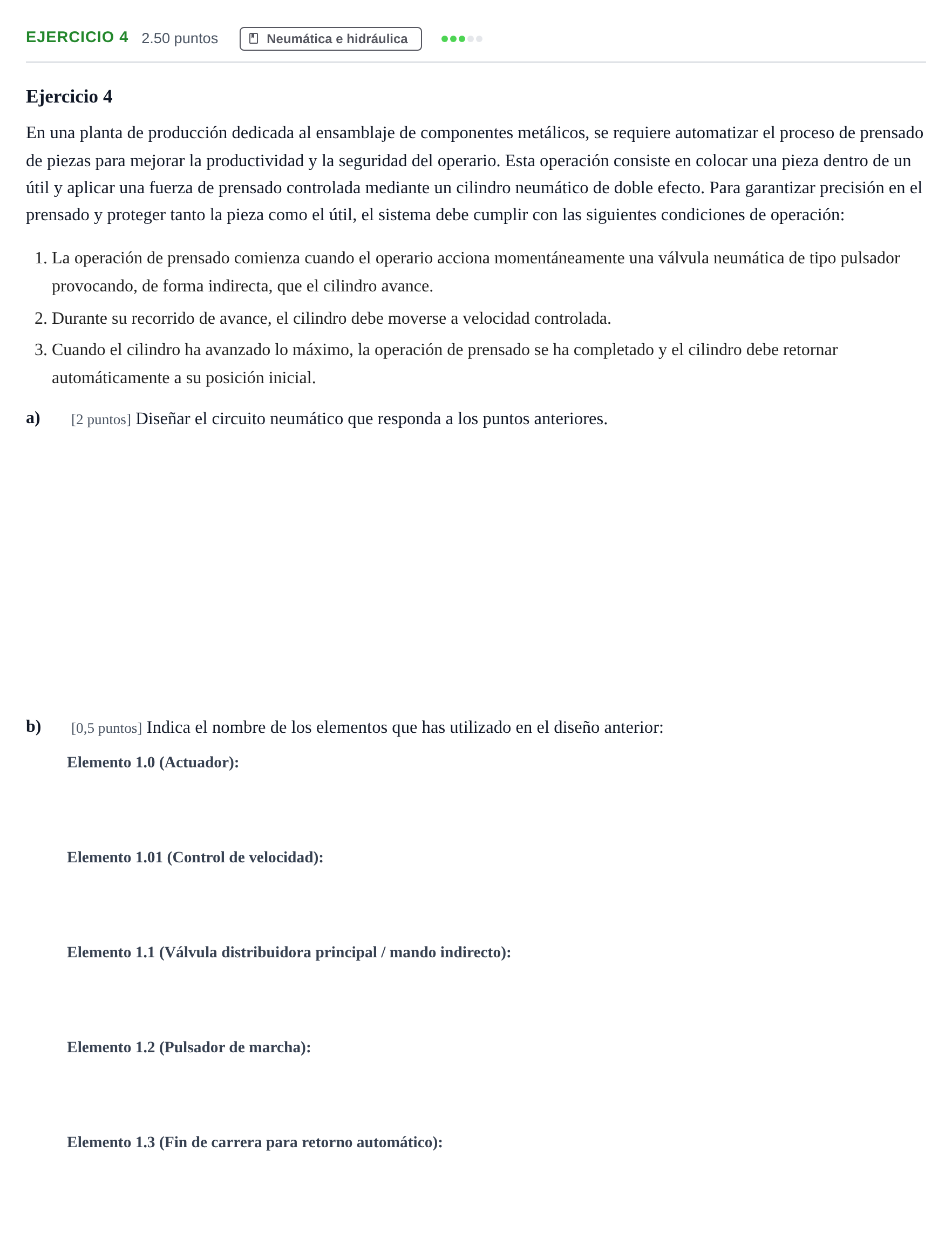

Enunciado
Ejercicio 4
En una planta de producción dedicada al ensamblaje de componentes metálicos, se requiere automatizar el proceso de prensado de piezas para mejorar la productividad y la seguridad del operario. Esta operación consiste en colocar una pieza dentro de un útil y aplicar una fuerza de prensado controlada mediante un cilindro neumático de doble efecto. Para garantizar precisión en el prensado y proteger tanto la pieza como el útil, el sistema debe cumplir con las siguientes condiciones de operación:
La operación de prensado comienza cuando el operario acciona momentáneamente una válvula neumática de tipo pulsador provocando, de forma indirecta, que el cilindro avance.
Durante su recorrido de avance, el cilindro debe moverse a velocidad controlada.
Cuando el cilindro ha avanzado lo máximo, la operación de prensado se ha completado y el cilindro debe retornar automáticamente a su posición inicial.
a)
[2 puntos] Diseñar el circuito neumático que responda a los puntos anteriores.
b)
[0,5 puntos] Indica el nombre de los elementos que has utilizado en el diseño anterior:
Solución
Según los criterios oficiales de corrección
b. Elemento 1.0 (Actuador)
Solución: Cilindro de doble efecto
b. Elemento 1.01 (Control de velocidad)
Solución: Válvula reguladora de caudal / válvula reguladora de caudal unidireccional
b. Elemento 1.1 (Válvula de potencia / mando indirecto)
Solución: Válvula 5/2 con activación y retorno neumático / válvula 4/2
b. Elemento 1.2 (Pulsador de marcha)
Solución: Válvula 3/2 activada por pulsador y retorno por muelle
b. Elemento 1.3 (Fin de carrera)
Solución: Válvula 3/2 de fin de recorrido activada con rodillo y retorno por muelle
a. Diseñar el circuito neumático que responda a los puntos anteriores.
Solución:
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
