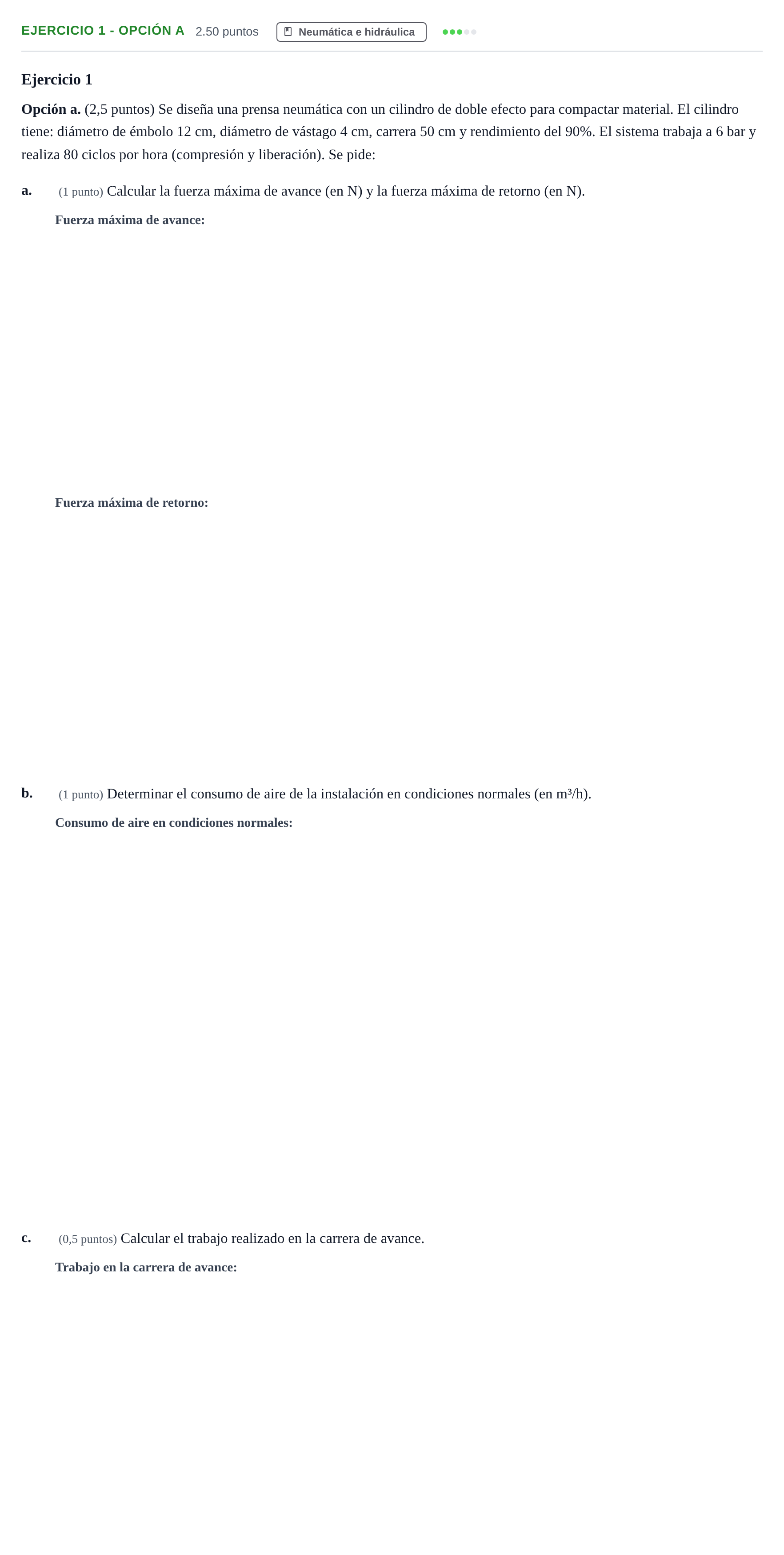

Enunciado
Ejercicio 1
Opción a. (2,5 puntos) Se diseña una prensa neumática con un cilindro de doble efecto para compactar material. El cilindro tiene: diámetro de émbolo 12 cm, diámetro de vástago 4 cm, carrera 50 cm y rendimiento del 90%. El sistema trabaja a 6 bar y realiza 80 ciclos por hora (compresión y liberación). Se pide:
a.
(1 punto) Calcular la fuerza máxima de avance (en N) y la fuerza máxima de retorno (en N).
b.
(1 punto) Determinar el consumo de aire de la instalación en condiciones normales (en m³/h).
c.
(0,5 puntos) Calcular el trabajo realizado en la carrera de avance.
Solución
Según los criterios oficiales de corrección
a. (1 punto) Calcular la fuerza máxima de avance (en N)
Solución: 6107 N / 6,107 kN
a. (1 punto) y la fuerza máxima de retorno (en N).
Solución: 5427 N / 5,427 kN
b. (1 punto) Determinar el consumo de aire de la instalación en condiciones normales (en m³/h).
Solución: 5,985 m³/h
c. (0,5 puntos) Calcular el trabajo realizado en la carrera de avance.
Solución: 3053 J / 3053,5 J / 3,053 kJ
