Ejercicio 5 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2024

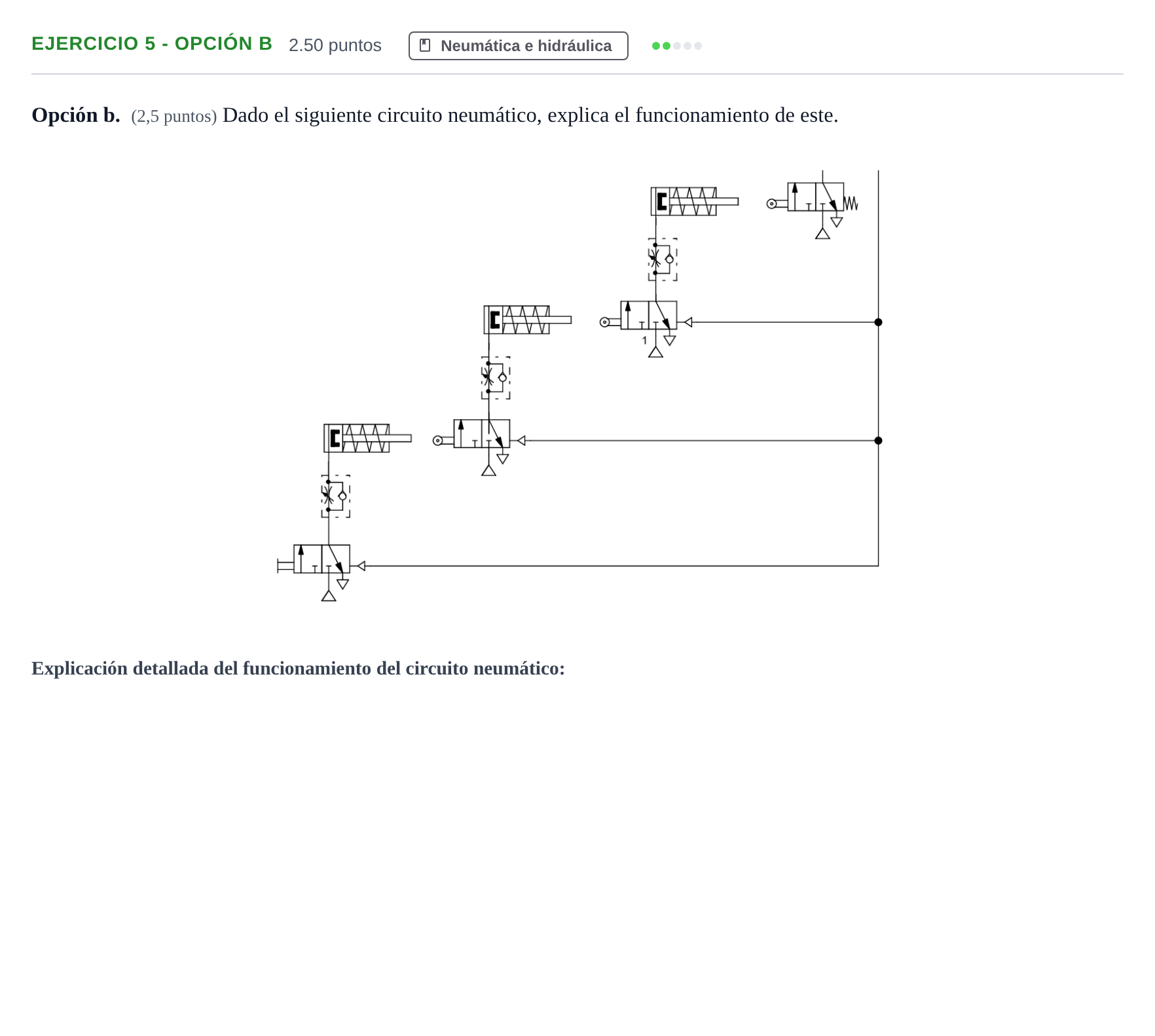

Opción b. (2,5 puntos) Dado el siguiente circuito neumático, explica el funcionamiento de este.

Solución: 1. Al accionar la válvula 3/2 con el pulsador, el primer cilindro avanza reguladamente hasta el final de su recorrido. 2. Cuando el primer cilindro llega al final de su recorrido, el segundo comienza a avanzar reguladamente, debido al accionamiento de la segunda válvula 3/2. 3. Al llegar el segundo cilindro al final del recorrido, el tercero comienza a avanzar reguladamente, debido al accionamiento de la tercera válvula 3/2. 4. Cuando el tercer cilindro llega al final de su recorrido, todos los cilindros retroceden de forma simultánea, debido al accionamiento de la última válvula 3/2. Esta última válvula tiene retorno por muelle, de forma que cuando el último cilindro comienza a retirarse, esta cambia de posición.
