Ejercicio 1 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2026
Tema: Neumática e hidráulica · Del examen Extraordinaria (2026)
Enunciado
Ejercicio 1

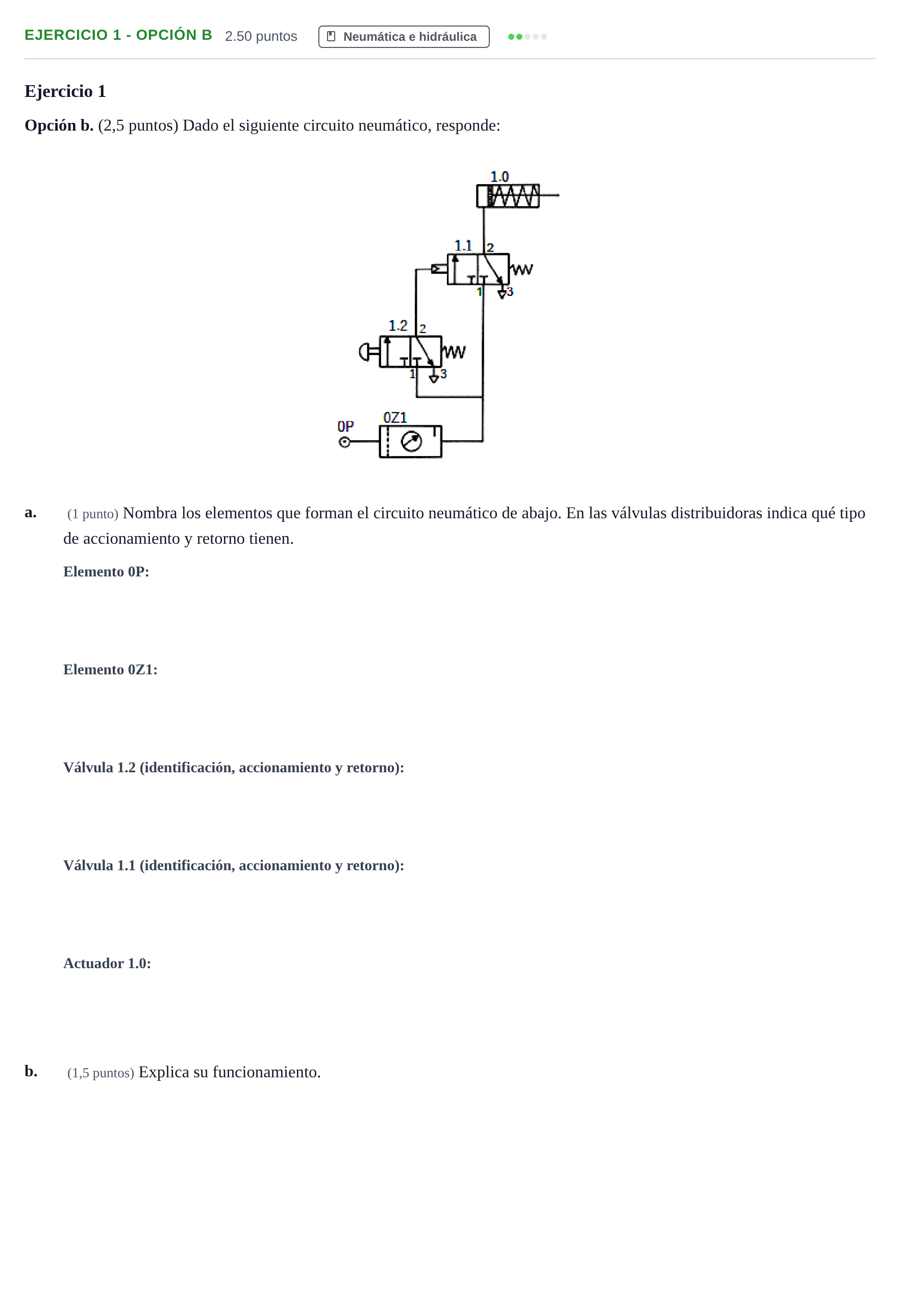

Opción b. (2,5 puntos) Dado el siguiente circuito neumático, responde:
a.
(1 punto) Nombra los elementos que forman el circuito neumático de abajo. En las válvulas distribuidoras indica qué tipo de accionamiento y retorno tienen.
b.
(1,5 puntos) Explica su funcionamiento.
Solución
Según los criterios oficiales de corrección
a. Nombre del elemento 0P
Solución: Compresor de aire / Fuente de presión
a. Nombre del elemento 0Z1
Solución: Unidad de mantenimiento (filtro + regulador)
a. Nombre y accionamiento de la válvula 1.2
Solución: Válvula 3/2 con pulsador y muelle
a. Nombre y accionamiento de la válvula 1.1
Solución: Válvula 3/2 pilotada neumáticamente con muelle
a. Nombre del elemento 1.0
Solución: Cilindro de simple efecto con muelle
b. (1,5 puntos) Explica su funcionamiento.
Solución: El circuito controla un cilindro de simple efecto mediante una válvula 3/2 pilotada. Al accionar manualmente la válvula 1.2, se pilota la válvula 1.1, permitiendo el paso de aire al cilindro, que avanza. Al soltar 1.2, desaparece el pilotaje, 1.1 retorna por muelle y el cilindro vuelve a su posición inicial por acción de su muelle.
