Ejercicio B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2026
Tema: Perspectiva cónica frontal y oblicua · Del examen Ordinaria (2026)

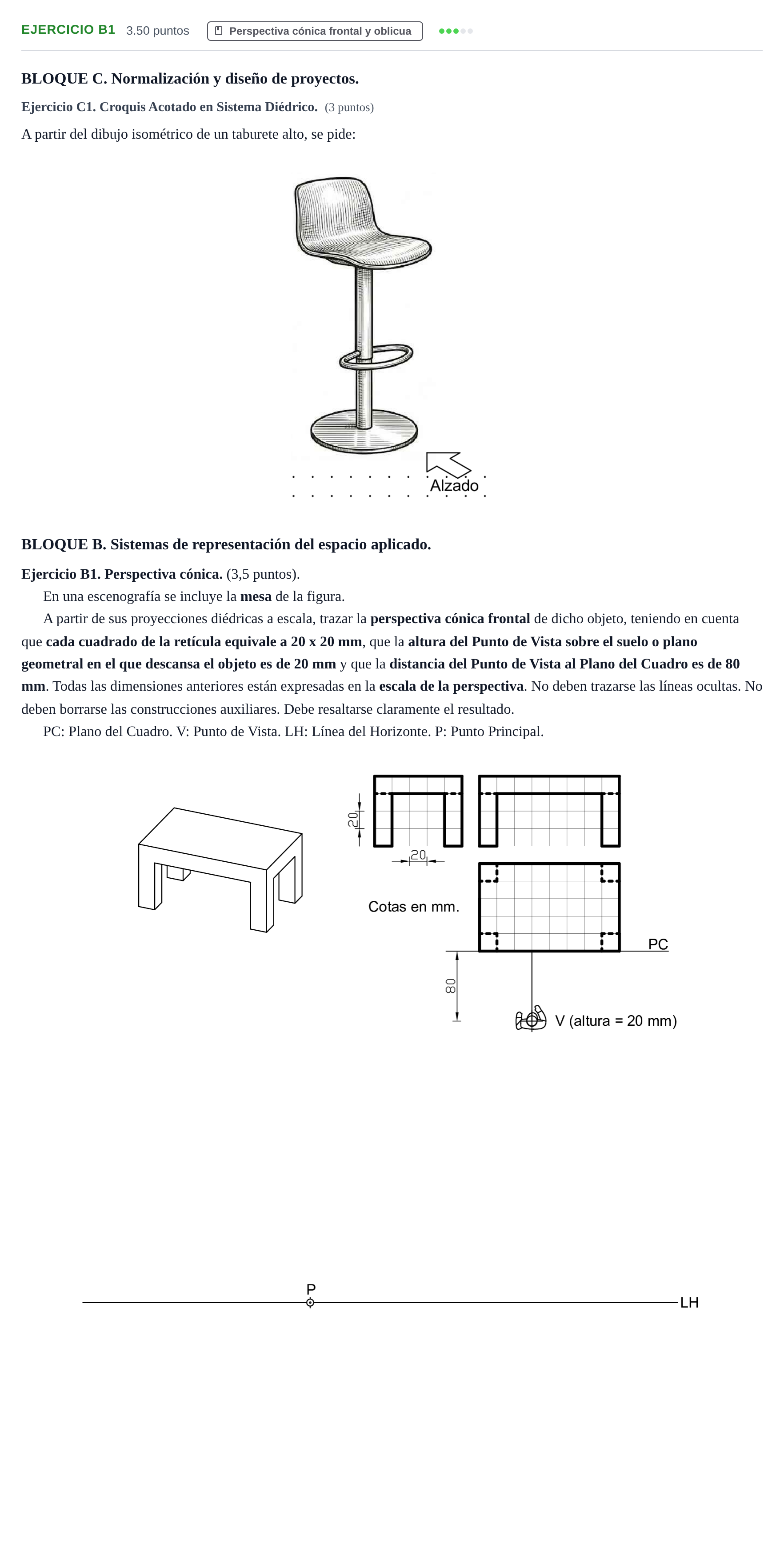

Enunciado
BLOQUE C. Normalización y diseño de proyectos.
Ejercicio C1. Croquis Acotado en Sistema Diédrico. (3 puntos)
A partir del dibujo isométrico de un taburete alto, se pide:
BLOQUE B. Sistemas de representación del espacio aplicado.
Ejercicio B1. Perspectiva cónica. (3,5 puntos).
En una escenografía se incluye la mesa de la figura.
A partir de sus proyecciones diédricas a escala, trazar la perspectiva cónica frontal de dicho objeto, teniendo en cuenta que cada cuadrado de la retícula equivale a 20 x 20 mm, que la altura del Punto de Vista sobre el suelo o plano geometral en el que descansa el objeto es de 20 mm y que la distancia del Punto de Vista al Plano del Cuadro es de 80 mm. Todas las dimensiones anteriores están expresadas en la escala de la perspectiva. No deben trazarse las líneas ocultas. No deben borrarse las construcciones auxiliares. Debe resaltarse claramente el resultado.
PC: Plano del Cuadro. V: Punto de Vista. LH: Línea del Horizonte. P: Punto Principal.
Solución
Según los criterios oficiales de corrección
Trazar la perspectiva cónica frontal de la mesa.
Solución: Resolución técnica: 1. Línea de Tierra (LT) y punto métrico/distancia: Situar la LT a 20 mm por debajo de la LH. Determinar el punto de distancia en la LH a de . 2. Trazado de la planta en perspectiva: Llevar las medidas de la retícula sobre la LT ( por módulo) fugando hacia el punto principal las líneas de profundidad y empleando el punto de distancia para determinar las profundidades. 3. Elevación de patas y tablero: Levantar las alturas verdaderas sobre la traza con el plano del cuadro y fugar a para definir el volumen de las 4 patas y el tablero de la mesa (sin trazar aristas ocultas).
