Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2025
Tema: Perspectiva cónica frontal y oblicua · Del examen Extraordinaria (2025)

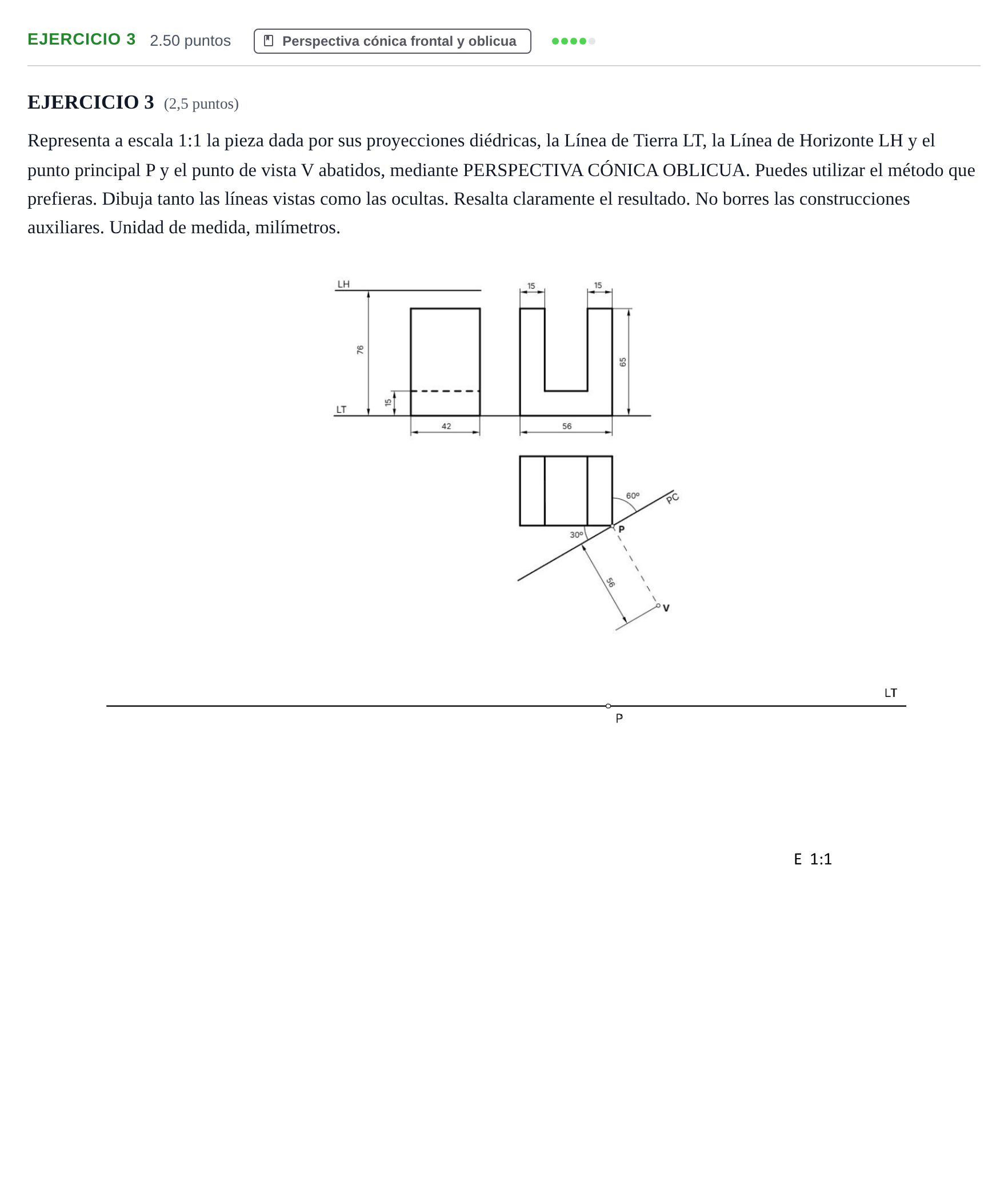

Enunciado
EJERCICIO 3 (2,5 puntos)
Representa a escala 1:1 la pieza dada por sus proyecciones diédricas, la Línea de Tierra LT, la Línea de Horizonte LH y el punto principal P y el punto de vista V abatidos, mediante PERSPECTIVA CÓNICA OBLICUA. Puedes utilizar el método que prefieras. Dibuja tanto las líneas vistas como las ocultas. Resalta claramente el resultado. No borres las construcciones auxiliares. Unidad de medida, milímetros.
Solución
Según los criterios oficiales de corrección
Representa a escala 1:1 la pieza dada por sus proyecciones diédricas, la Línea de Tierra LT, la Línea de Horizonte LH y el punto principal P y el punto de vista V abatidos, mediante PERSPECTIVA CÓNICA OBLICUA. Dibuja tanto las líneas vistas como las ocultas.
Solución: Construcción completa en perspectiva cónica oblicua con fuga a dos puntos de fuga y , utilizando puntos métricos y o líneas de medida sobre la línea de tierra LT para trasladar las dimensiones en verdadera magnitud, incluyendo aristas vistas continuas y aristas ocultas discontinuas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
