Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2025
Tema: Perspectiva cónica frontal y oblicua · Del examen Ordinaria (2025)
Enunciado
EJERCICIO 3 (2,5 puntos)

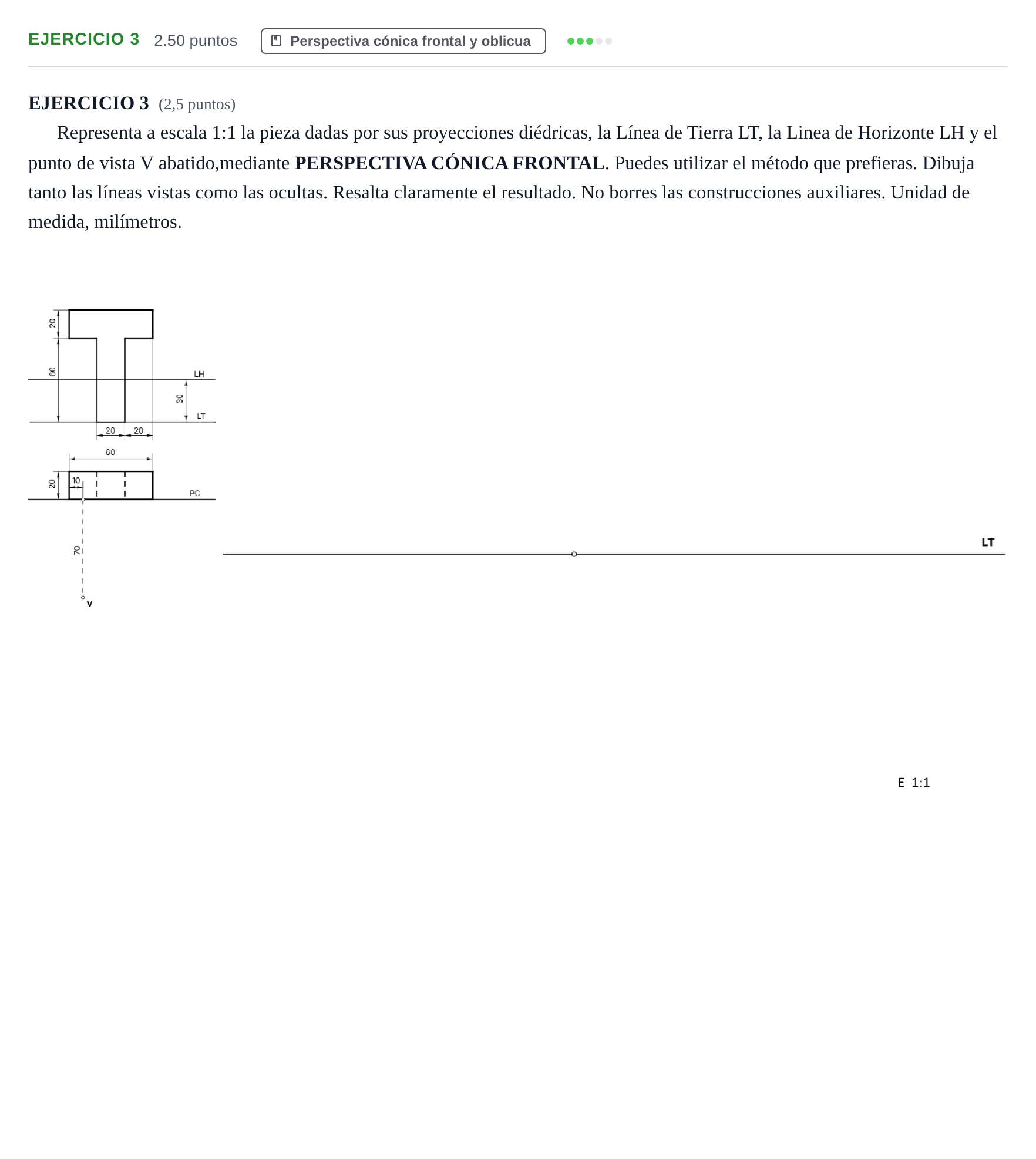

Representa a escala 1:1 la pieza dadas por sus proyecciones diédricas, la Línea de Tierra LT, la Linea de Horizonte LH y el punto de vista V abatido,mediante PERSPECTIVA CÓNICA FRONTAL. Puedes utilizar el método que prefieras. Dibuja tanto las líneas vistas como las ocultas. Resalta claramente el resultado. No borres las construcciones auxiliares. Unidad de medida, milímetros.
Solución
Según los criterios oficiales de corrección
Representa a escala 1:1 en perspectiva cónica frontal la pieza dada por sus proyecciones diédricas.
Solución: La pieza en forma de 'T' tiene una base apoyada sobre el plano geometral con las caras frontales paralelas al plano del cuadro (las cuales conservan su forma y medidas a escala 1:1 en verdadera magnitud). Las aristas perpendiculares al cuadro fugan al punto principal . Las profundidades se determinan utilizando los puntos métricos o situados en la línea de horizonte . Se representan con línea discontinua todas las aristas ocultas interiores y posteriores.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
