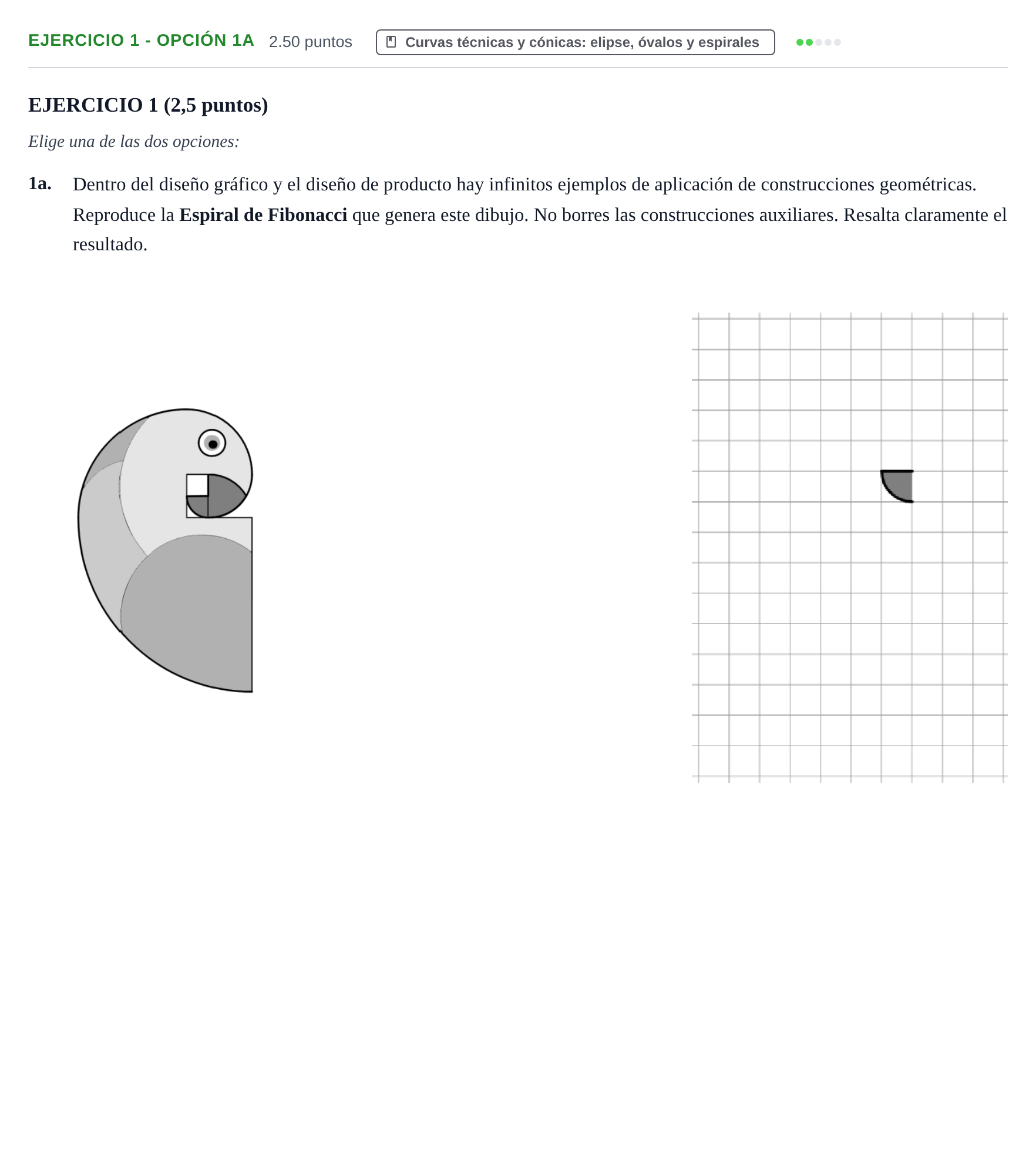

Enunciado
EJERCICIO 1 (2,5 puntos)
Elige una de las dos opciones:
1a.
Dentro del diseño gráfico y el diseño de producto hay infinitos ejemplos de aplicación de construcciones geométricas. Reproduce la Espiral de Fibonacci que genera este dibujo. No borres las construcciones auxiliares. Resalta claramente el resultado.
Solución
Según los criterios oficiales de corrección
Reproduce la Espiral de Fibonacci que genera este dibujo. No borres las construcciones auxiliares. Resalta claramente el resultado.
Solución: Construcción de los cuatro cuadrantes de la espiral de Fibonacci apoyados en la cuadrícula modulada: - Centro y arco correspondiente de radio 1 unidad. - Centro y arco correspondiente de radio 2 unidades. - Centro y arco correspondiente de radio 3 unidades. - Centro y arco correspondiente de radio 5 unidades.
