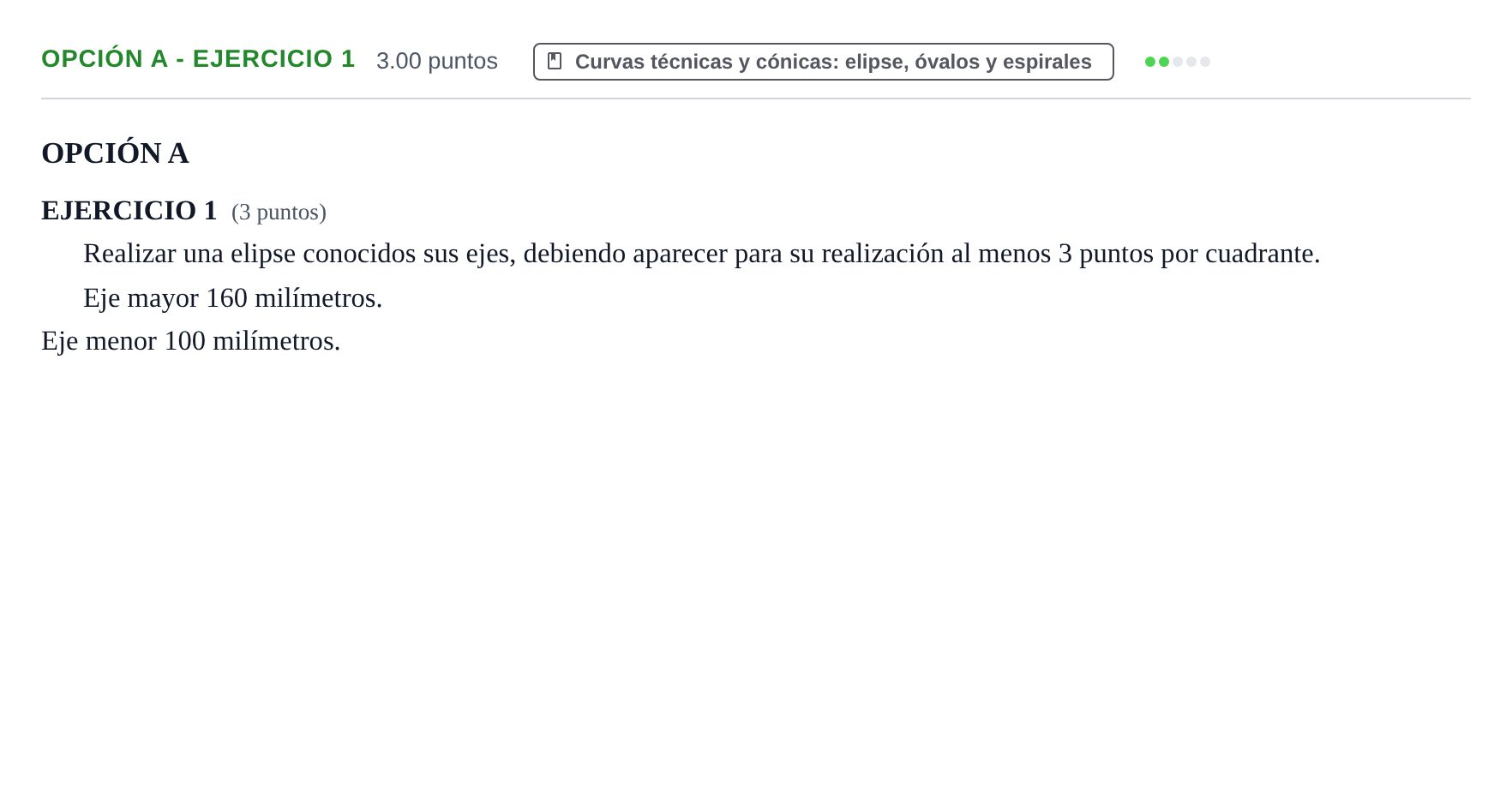

Opción A - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2024

Realizar una elipse conocidos sus ejes, debiendo aparecer para su realización al menos 3 puntos por cuadrante. Eje mayor 160 milímetros. Eje menor 100 milímetros.

Solución: Construcción gráfica de la elipse: - Ejes $AB = 160\text{ mm}$ y $CD = 100\text{ mm}$ perpendiculares en su punto medio $O$. - Focos $F_1$ y $F_2$ obtenidos haciendo centro en $C$ o $D$ con radio $a = 80\text{ mm}$. - Determinación de al menos tres puntos por cuadrante mediante intersección de arcos de radios vectores centrados en los focos. - Trazado continuo y limpio de la curva elíptica uniendo los puntos hallados y los extremos de los ejes.
