Ejercicio 3 - Opción B · Tecnología e Ingeniería II PAU Canarias Junio 2025
Tema: Sistemas automáticos: álgebra de bloques y estabilidad · Del examen Junio (2025)
Enunciado
Ejercicio 3 - Opción B

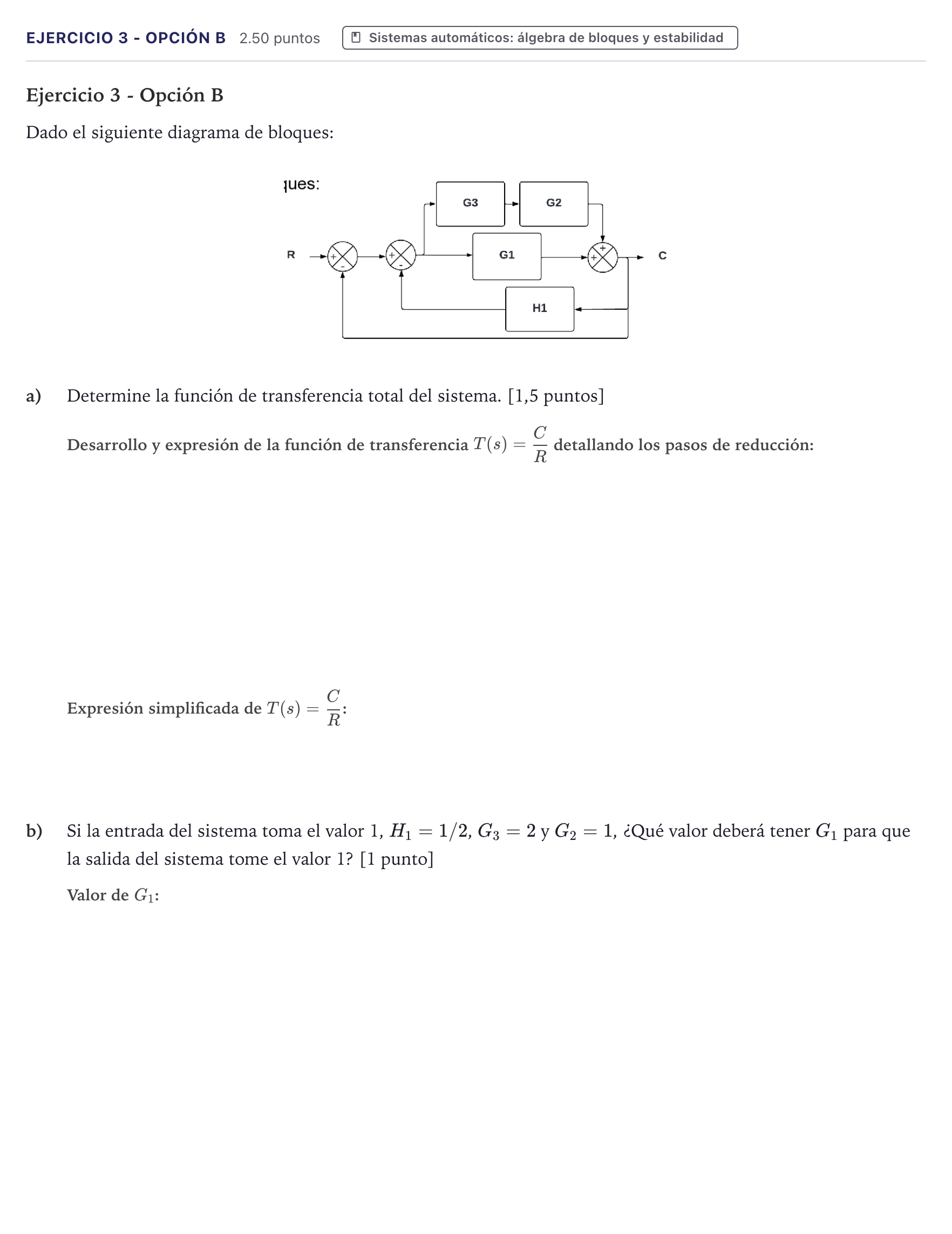

Dado el siguiente diagrama de bloques:
a)
Determine la función de transferencia total del sistema. [1,5 puntos]
b)
Si la entrada del sistema toma el valor 1, , y , ¿Qué valor deberá tener para que la salida del sistema tome el valor 1? [1 punto]
Solución
Solución de AprenAI (no es la oficial)
a) Determine la función de transferencia total del sistema: desarrollo paso a paso.
Solución: Desarrollo algebraico o por reducción de bloques: ramas en paralelo Geq = G1 + G2·G3, lazo interno con H1 y lazo externo unitario.
a) Determine la función de transferencia total del sistema: expresión final.
Solución: (G1 + G2·G3) / (1 + (G1 + G2·G3)·(1 + H1))
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
