Ejercicio 3 - Opción B

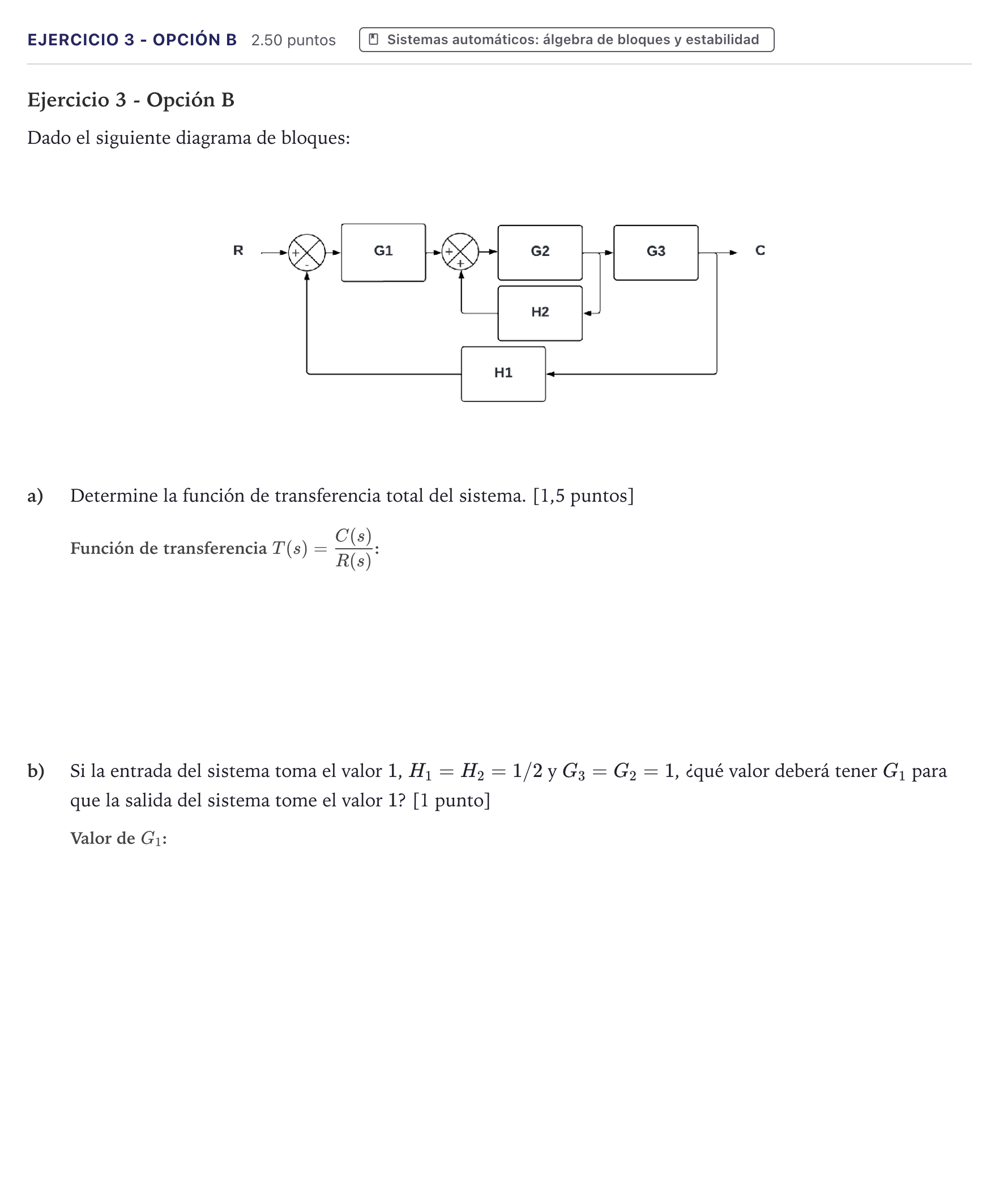

Dado el siguiente diagrama de bloques:

a)

Determine la función de transferencia total del sistema. [1,5 puntos]

b)

Si la entrada del sistema toma el valor $1$, $H_1 = H_2 = 1/2$ y $G_3 = G_2 = 1$, ¿qué valor deberá tener $G_1$ para que la salida del sistema tome el valor $1$? [1 punto]
