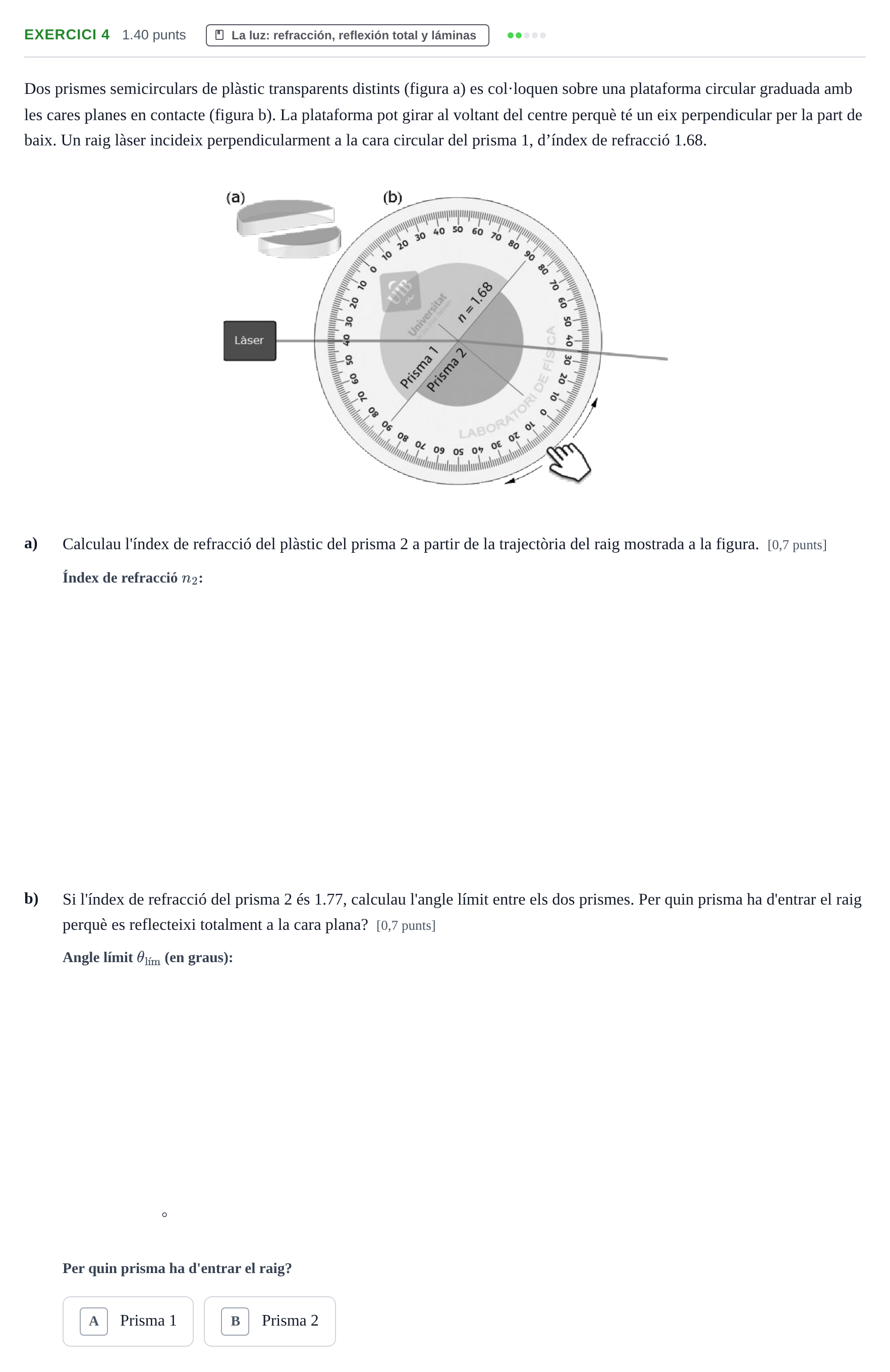

Problema 4 · Física PAU Baleares Ordinaria 2025

Dos prismes semicirculars de plàstic transparents distints (figura a) es col·loquen sobre una plataforma circular graduada amb les cares planes en contacte (figura b). La plataforma pot girar al voltant del centre perquè té un eix perpendicular per la part de baix. Un raig làser incideix perpendicularment a la cara circular del prisma 1, d’índex de refracció 1.68.

a)

Calculau l'índex de refracció del plàstic del prisma 2 a partir de la trajectòria del raig mostrada a la figura. [0,7 punts]

b)

Si l'índex de refracció del prisma 2 és 1.77, calculau l'angle límit entre els dos prismes. Per quin prisma ha d'entrar el raig perquè es reflecteixi totalment a la cara plana? [0,7 punts]

°

A

Prisma 1

B

Prisma 2
