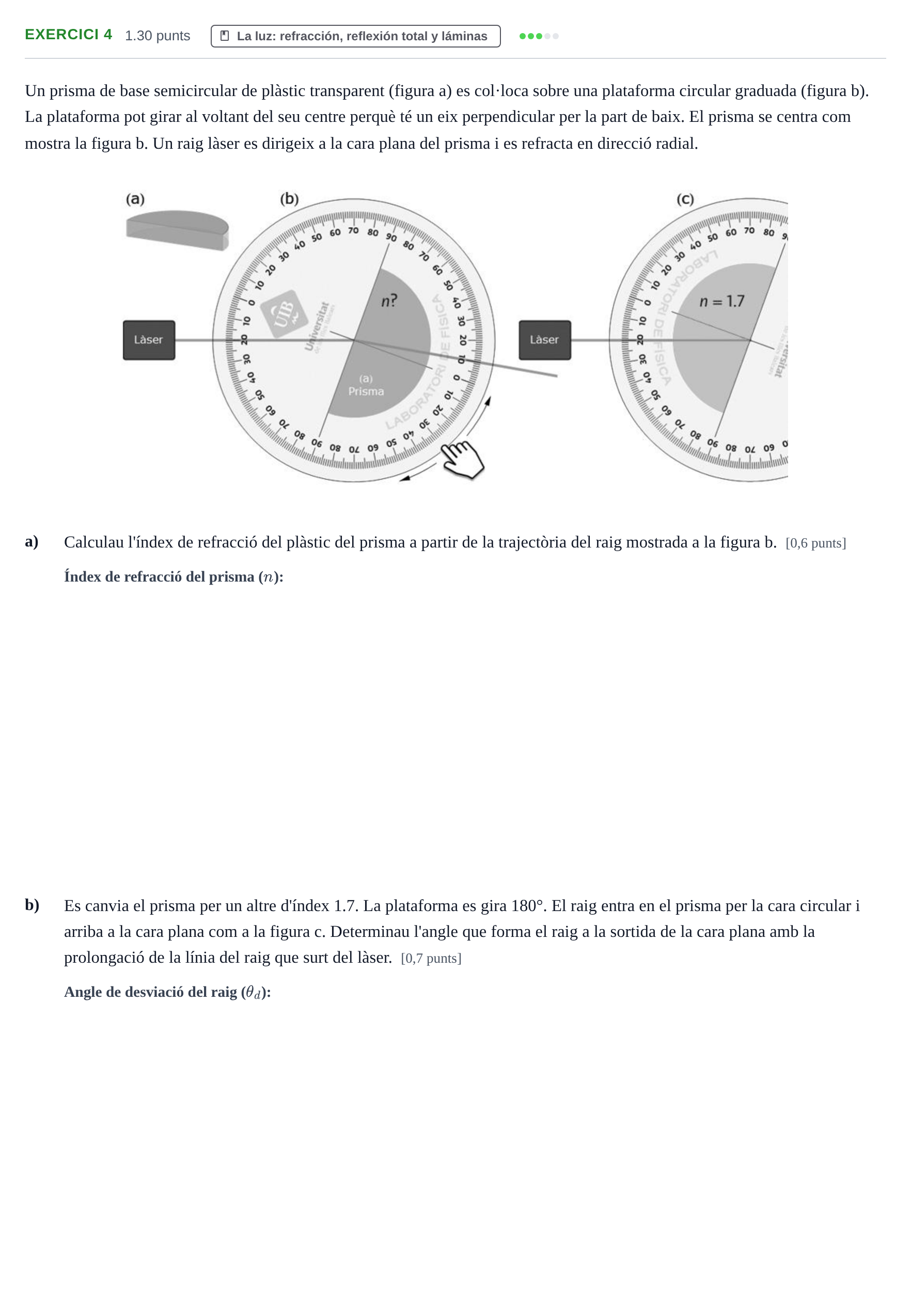

Problema 4 · Física PAU Baleares Extraordinaria 2025

Un prisma de base semicircular de plàstic transparent (figura a) es col·loca sobre una plataforma circular graduada (figura b). La plataforma pot girar al voltant del seu centre perquè té un eix perpendicular per la part de baix. El prisma se centra com mostra la figura b. Un raig làser es dirigeix a la cara plana del prisma i es refracta en direcció radial.

a)

Calculau l'índex de refracció del plàstic del prisma a partir de la trajectòria del raig mostrada a la figura b.

[0,6 punts]

b)

Es canvia el prisma per un altre d'índex 1.7. La plataforma es gira 180°. El raig entra en el prisma per la cara circular i arriba a la cara plana com a la figura c. Determinau l'angle que forma el raig a la sortida de la cara plana amb la prolongació de la línia del raig que surt del làser.

[0,7 punts]
