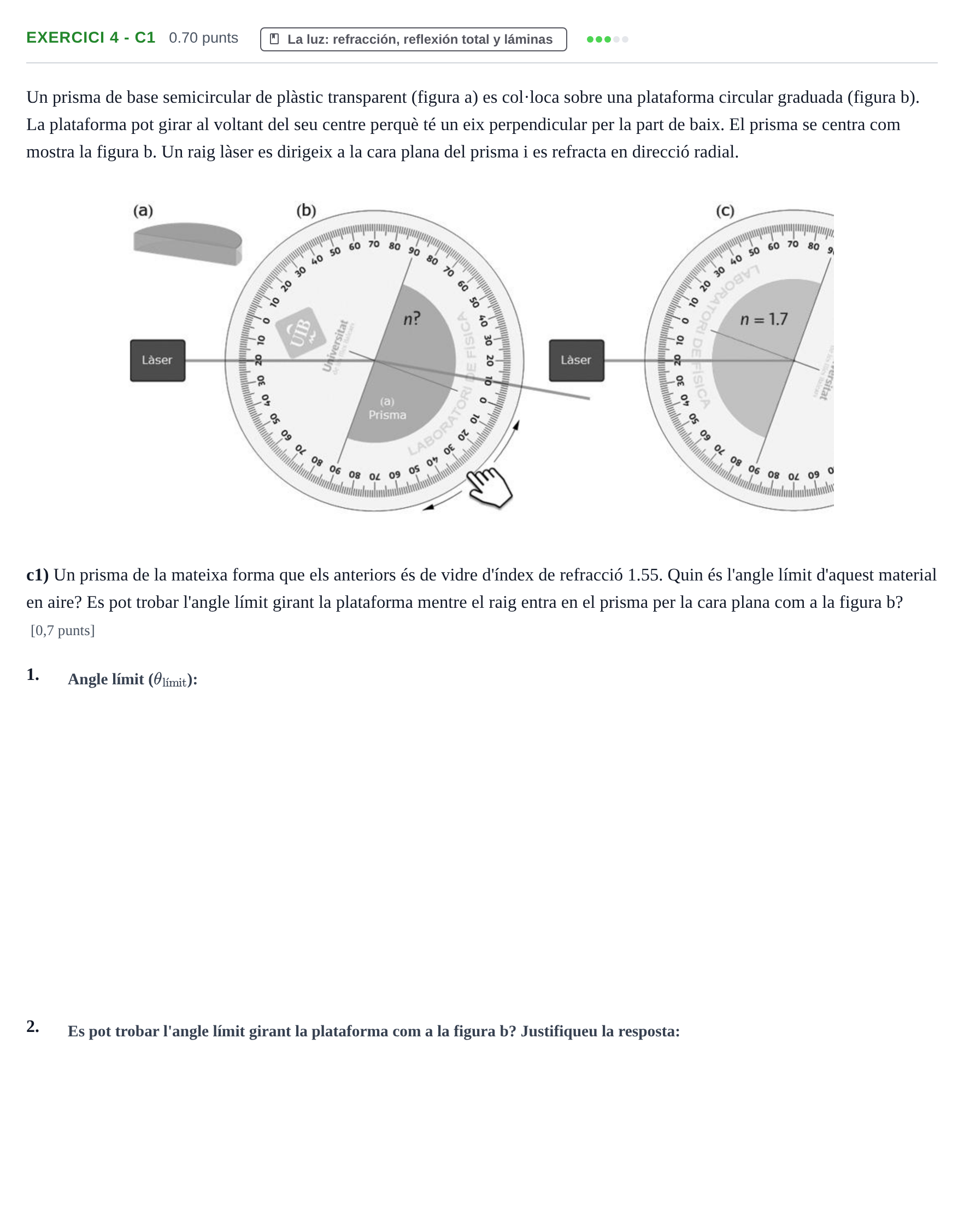

Ejercicio 4 - c1 · Física PAU Baleares Extraordinaria 2025

Un prisma de base semicircular de plàstic transparent (figura a) es col·loca sobre una plataforma circular graduada (figura b). La plataforma pot girar al voltant del seu centre perquè té un eix perpendicular per la part de baix. El prisma se centra com mostra la figura b. Un raig làser es dirigeix a la cara plana del prisma i es refracta en direcció radial.

c1) Un prisma de la mateixa forma que els anteriors és de vidre d'índex de refracció 1.55. Quin és l'angle límit d'aquest material en aire? Es pot trobar l'angle límit girant la plataforma mentre el raig entra en el prisma per la cara plana com a la figura b?

[0,7 punts]

1.

2.
