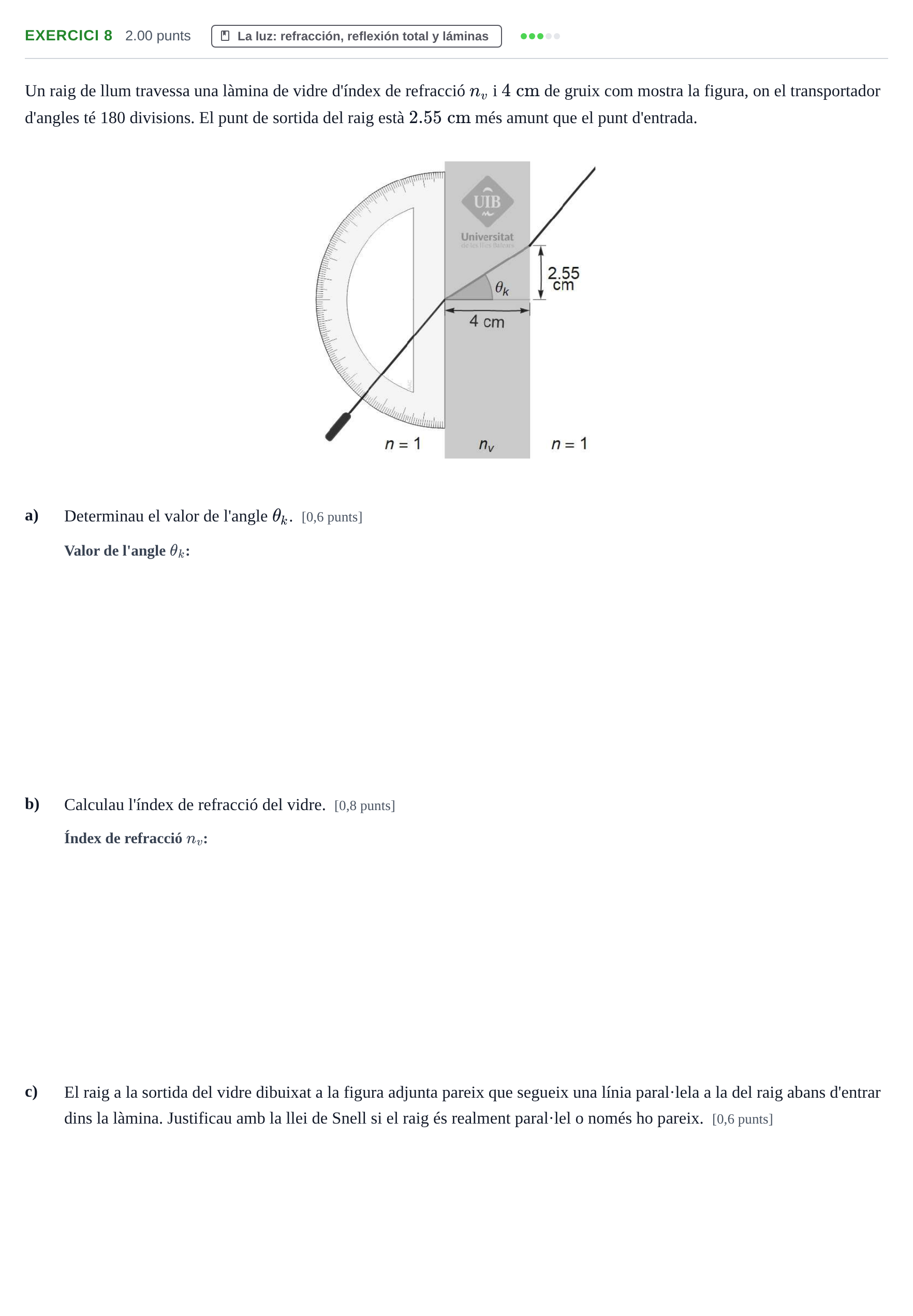

Problema 8 · Física PAU Baleares Extraordinaria 2023

Un raig de llum travessa una làmina de vidre d'índex de refracció $n_v$ i $4\text{ cm}$ de gruix com mostra la figura, on el transportador d'angles té 180 divisions. El punt de sortida del raig està $2.55\text{ cm}$ més amunt que el punt d'entrada.

a)

Determinau el valor de l'angle $\theta_k$. [0,6 punts]

b)

Calculau l'índex de refracció del vidre. [0,8 punts]

c)

El raig a la sortida del vidre dibuixat a la figura adjunta pareix que segueix una línia paral·lela a la del raig abans d'entrar dins la làmina. Justificau amb la llei de Snell si el raig és realment paral·lel o només ho pareix. [0,6 punts]
