Problema 7 · Física PAU Baleares Extraordinaria 2021
Tema: La luz: refracción, reflexión total y láminas · Del examen Extraordinaria (2021)
Enunciado

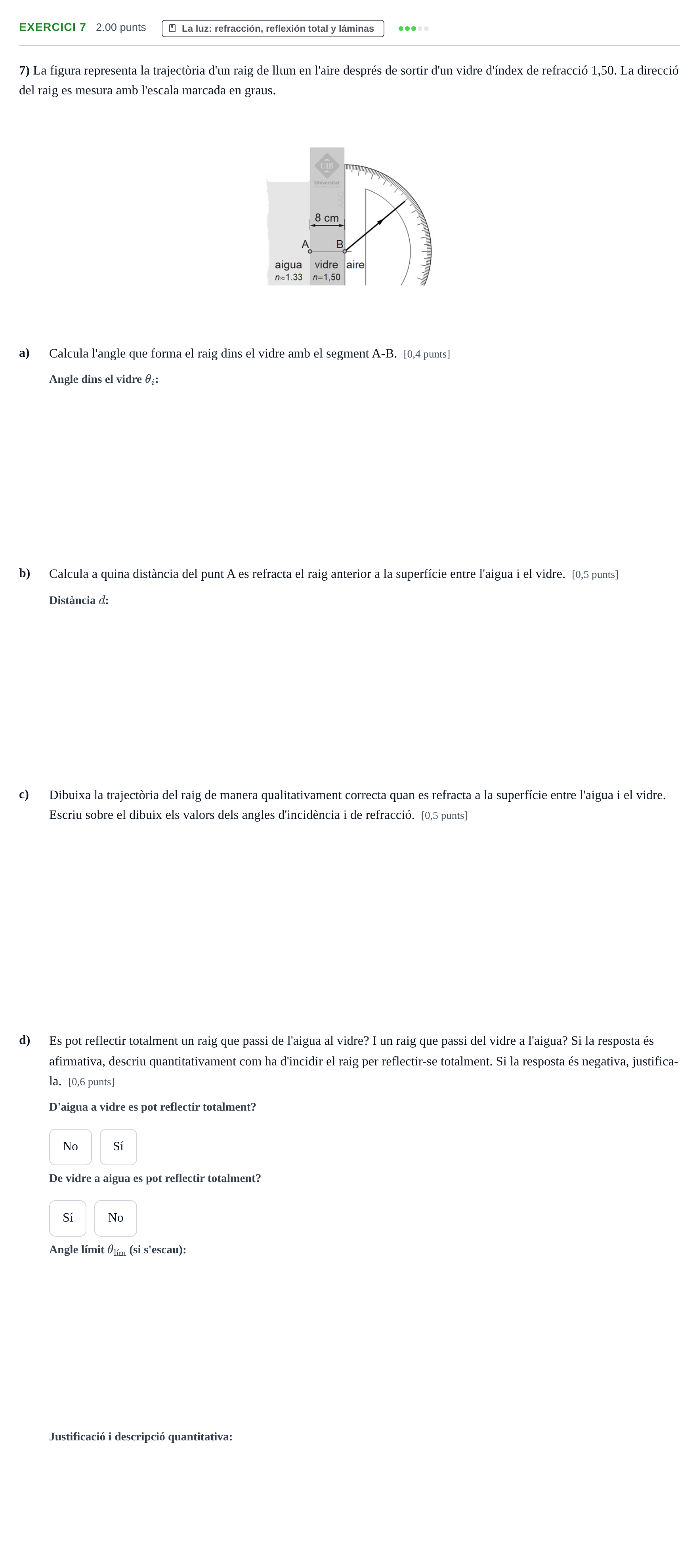

7) La figura representa la trajectòria d'un raig de llum en l'aire després de sortir d'un vidre d'índex de refracció 1,50. La direcció del raig es mesura amb l'escala marcada en graus.
a)
Calcula l'angle que forma el raig dins el vidre amb el segment A-B. [0,4 punts]
b)
Calcula a quina distància del punt A es refracta el raig anterior a la superfície entre l'aigua i el vidre. [0,5 punts]
c)
Dibuixa la trajectòria del raig de manera qualitativament correcta quan es refracta a la superfície entre l'aigua i el vidre. Escriu sobre el dibuix els valors dels angles d'incidència i de refracció. [0,5 punts]
d)
Es pot reflectir totalment un raig que passi de l'aigua al vidre? I un raig que passi del vidre a l'aigua? Si la resposta és afirmativa, descriu quantitativament com ha d'incidir el raig per reflectir-se totalment. Si la resposta és negativa, justifica-la. [0,6 punts]
No
Sí
Sí
No
Solución
Según los criterios oficiales de corrección
a) Calcula l'angle que forma el raig dins el vidre amb el segment A-B.
Solución:
b) Calcula a quina distància del punt A es refracta el raig anterior a la superfície entre l'aigua i el vidre.
Solución: cm / m
c) Dibuixa la trajectòria del raig de manera qualitativament correcta quan es refracta a la superfície entre l'aigua i el vidre.
Solución: Esquema de la trajectòria del raig de llum amb l'angle a l'aigua de i al vidre de (respecte de la normal).
d) Angle límit per a la reflexió total:
Solución:
d) Justificació de la reflexió total:
Solución: Només és possible quan va del medi més refringent al menys refringent (vidre a aigua), amb angle d'incidència superior a l'angle límit de 62,5°.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
