Problema 7 · Física PAU Baleares Ordinaria 2021

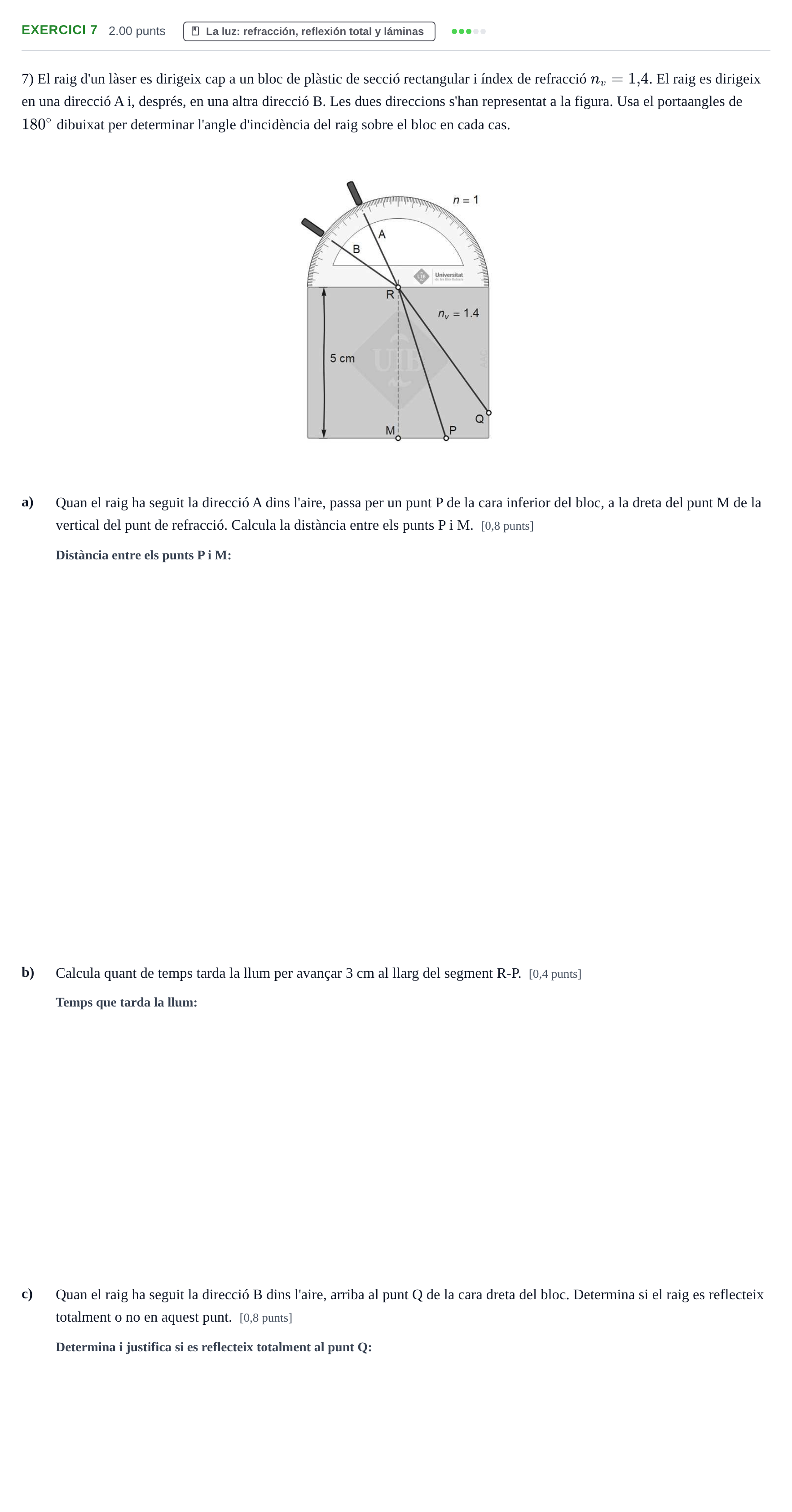

7) El raig d'un làser es dirigeix cap a un bloc de plàstic de secció rectangular i índex de refracció $n_v = 1{,}4$. El raig es dirigeix en una direcció A i, després, en una altra direcció B. Les dues direccions s'han representat a la figura. Usa el portaangles de $180^\circ$ dibuixat per determinar l'angle d'incidència del raig sobre el bloc en cada cas.

a)

Quan el raig ha seguit la direcció A dins l'aire, passa per un punt P de la cara inferior del bloc, a la dreta del punt M de la vertical del punt de refracció. Calcula la distància entre els punts P i M. [0,8 punts]

b)

Calcula quant de temps tarda la llum per avançar 3 cm al llarg del segment R-P. [0,4 punts]

c)

Quan el raig ha seguit la direcció B dins l'aire, arriba al punt Q de la cara dreta del bloc. Determina si el raig es reflecteix totalment o no en aquest punt. [0,8 punts]
