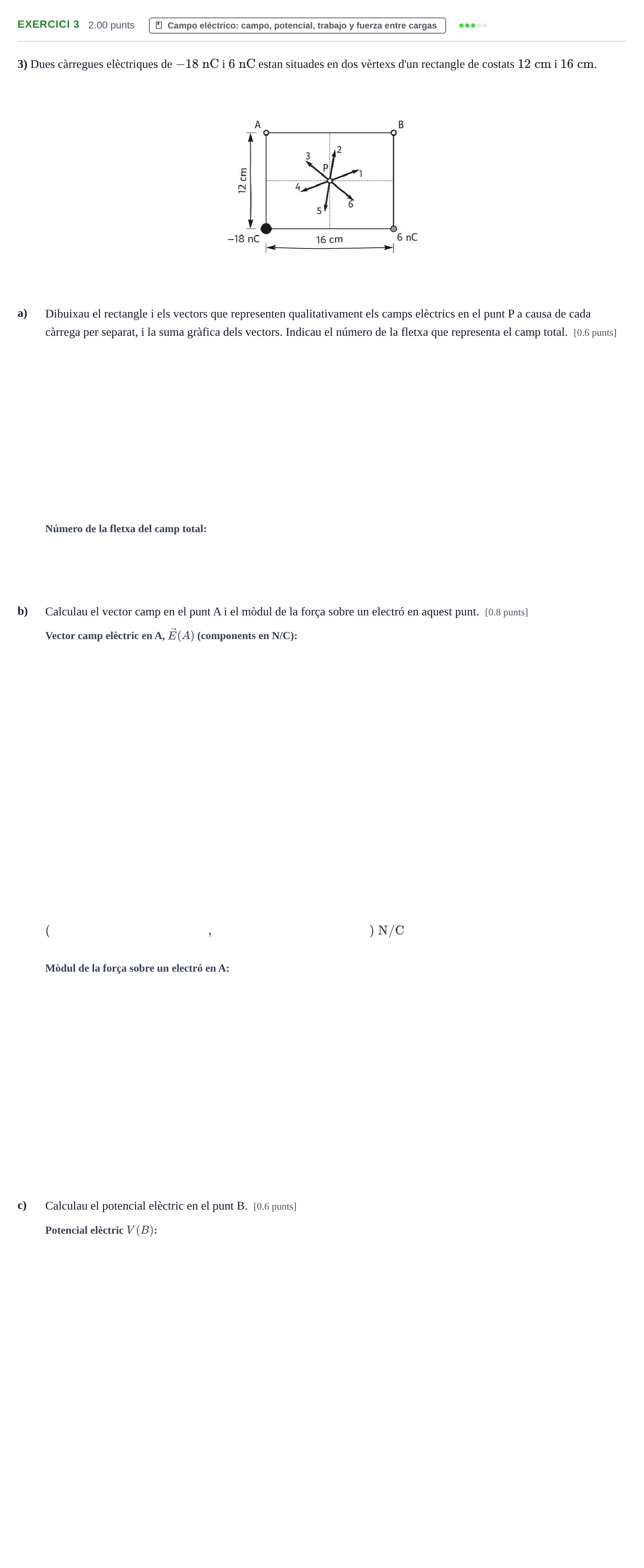

Problema 3 · Física PAU Baleares Ordinaria 2024

a) Dibuixau el rectangle i els vectors que representen qualitativament els camps elèctrics en el punt P a causa de cada càrrega per separat, i la suma gràfica dels vectors.

Solución: El camp $\mathbf{E}_1$ (creador per la càrrega negativa de $-18\text{ nC}$) apunta cap a la càrrega 1. El camp $\mathbf{E}_2$ (creat per la càrrega de $6\text{ nC}$) s'allunya de la càrrega 2. Com que $|q_1| > q_2$, $|\mathbf{E}_1| > |\mathbf{E}_2|$. La suma vectorial dona un vector cap al quadrant inferior esquerre.

a) Indicau el número de la fletxa que representa el camp total.

Solución: 4

b) Component x del vector camp en el punt A

Solución: -1080

b) Component y del vector camp en el punt A

Solución: -10440 / -11250

b) Mòdul de la força sobre un electró en aquest punt.

Solución: $1.68\cdot 10^{-15}\text{ N}$

c) Calculau el potencial elèctric en el punt B.

Solución: -360 V / -0.36 kV
