Ejercicio 2 - c2 · Física PAU Baleares Extraordinaria 2025

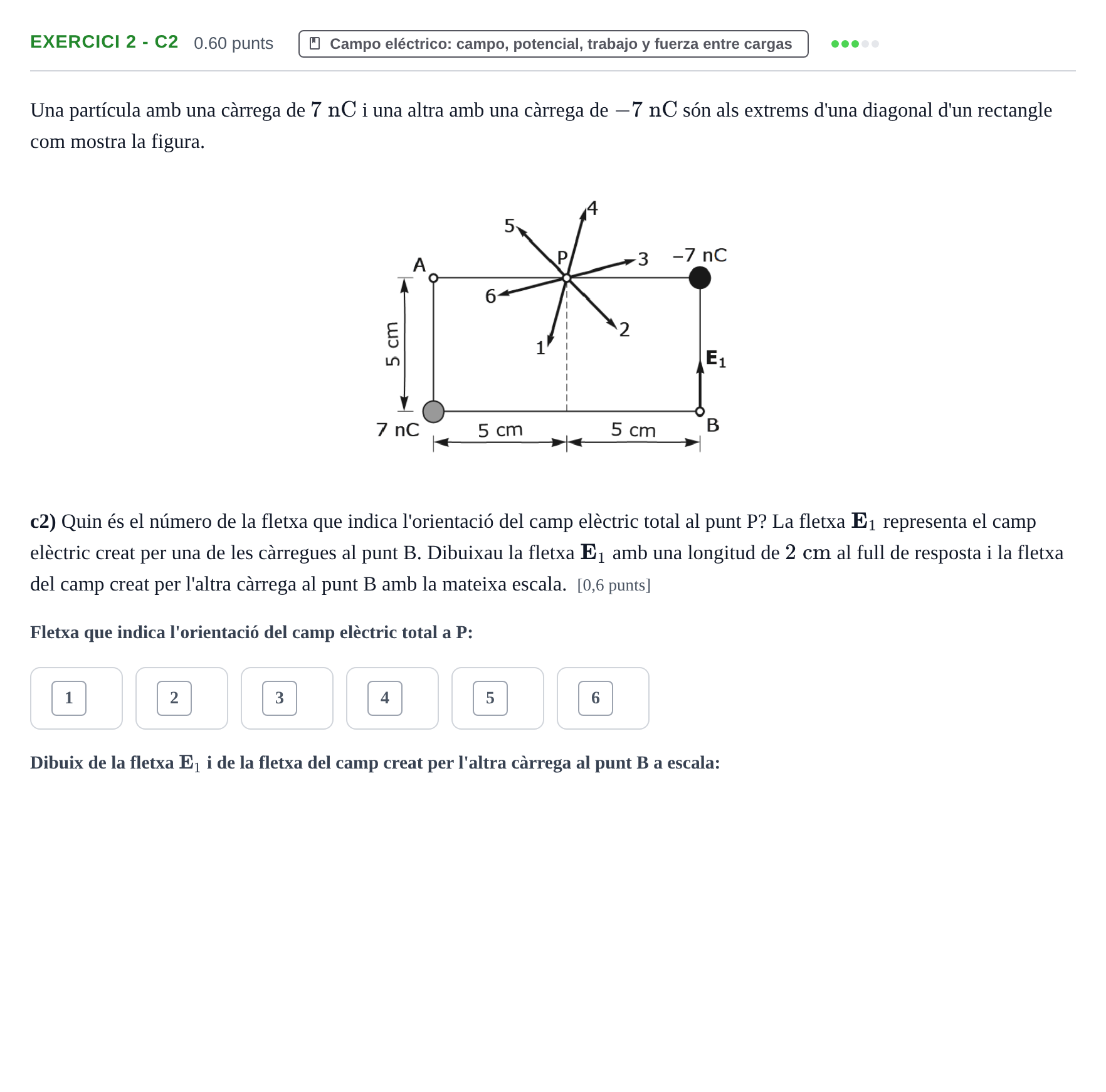

Una partícula amb una càrrega de $7\text{ nC}$ i una altra amb una càrrega de $-7\text{ nC}$ són als extrems d'una diagonal d'un rectangle com mostra la figura.

c2) Quin és el número de la fletxa que indica l'orientació del camp elèctric total al punt P? La fletxa $\mathbf{E}_1$ representa el camp elèctric creat per una de les càrregues al punt B. Dibuixau la fletxa $\mathbf{E}_1$ amb una longitud de $2\text{ cm}$ al full de resposta i la fletxa del camp creat per l'altra càrrega al punt B amb la mateixa escala. [0,6 punts]
