Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2026
Tema: Perspectiva cónica directa a partir de planta y alzado · Del examen Ordinaria (2026)

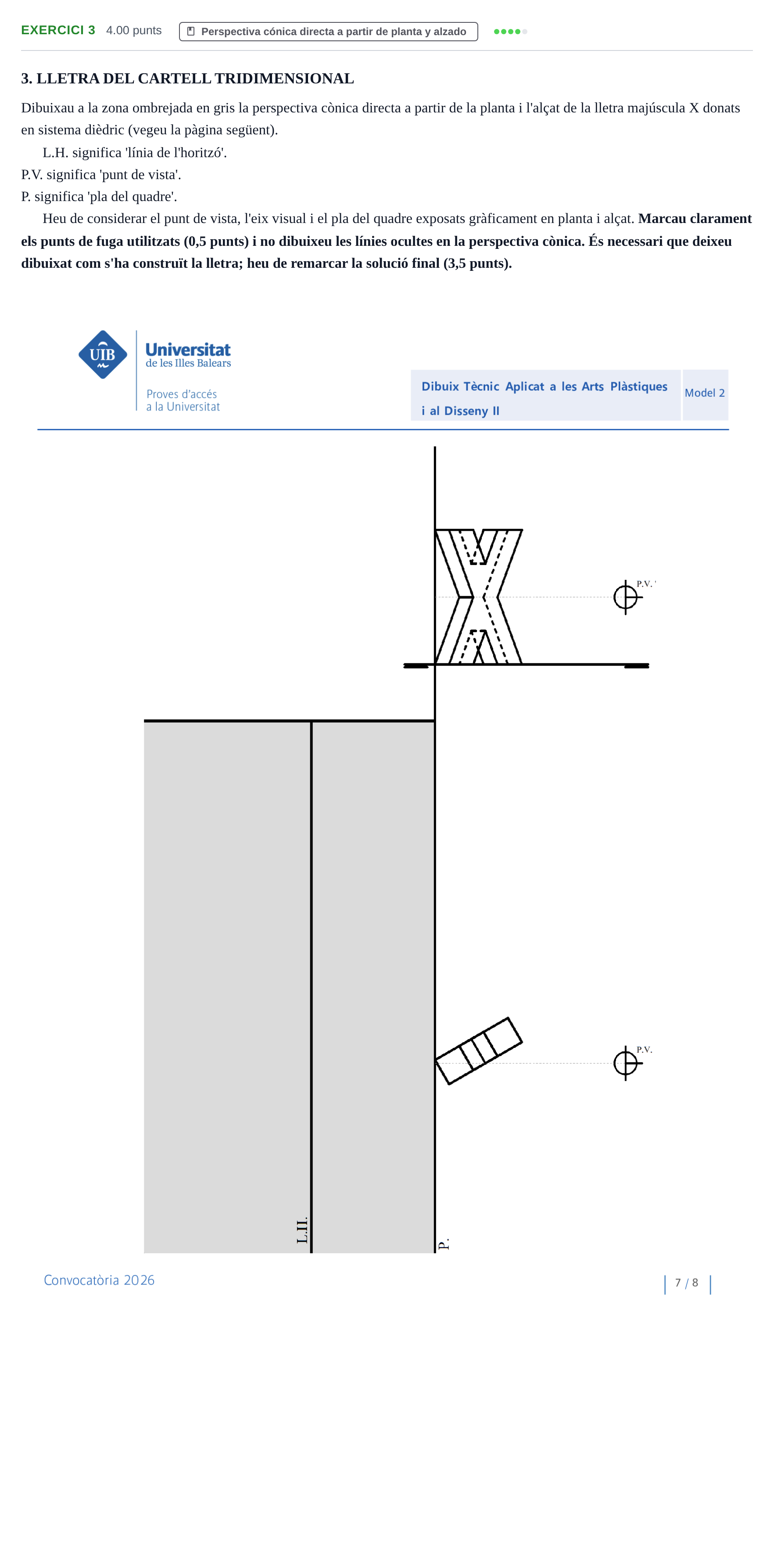

Enunciado
3. LLETRA DEL CARTELL TRIDIMENSIONAL
Dibuixau a la zona ombrejada en gris la perspectiva cònica directa a partir de la planta i l'alçat de la lletra majúscula X donats en sistema dièdric (vegeu la pàgina següent).
L.H. significa 'línia de l'horitzó'.
P.V. significa 'punt de vista'.
P. significa 'pla del quadre'.
Heu de considerar el punt de vista, l'eix visual i el pla del quadre exposats gràficament en planta i alçat. Marcau clarament els punts de fuga utilitzats (0,5 punts) i no dibuixeu les línies ocultes en la perspectiva cònica. És necessari que deixeu dibuixat com s'ha construït la lletra; heu de remarcar la solució final (3,5 punts).
Solución
Según los criterios oficiales de corrección
3. LLETRA DEL CARTELL TRIDIMENSIONAL: Dibuixau a la zona ombrejada en gris la perspectiva cònica directa a partir de la planta i l'alçat de la lletra majúscula X donats en sistema dièdric.
Solución: Construcció de la perspectiva cònica directa de la lletra tridimensional X sobre la zona ombrejada: 1. Determinació dels dos punts de fuga a la línia de l'horitzó (L.H.) mitjançant paral·leles a les cares de la peça des del punt de vista (P.V.) fins al pla del quadre (P.) i projectades sobre L.H. 2. Projecció cònica dels vèrtexs de la lletra X des de P.V. fins a P. i abatiment o trasllat a la zona cònica. 3. Aixecament de les altures a partir de l'alçat dièdric en verdadera magnitud sobre la línia de terra/pla del quadre i fugant als punts de fuga corresponents. 4. Traçat continu de les arestes vistes de la lletra X sense dibuixar les línies ocultes.
