Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2026
Tema: Perspectiva cónica directa a partir de planta y alzado · Del examen Extraordinaria (2026)
Enunciado

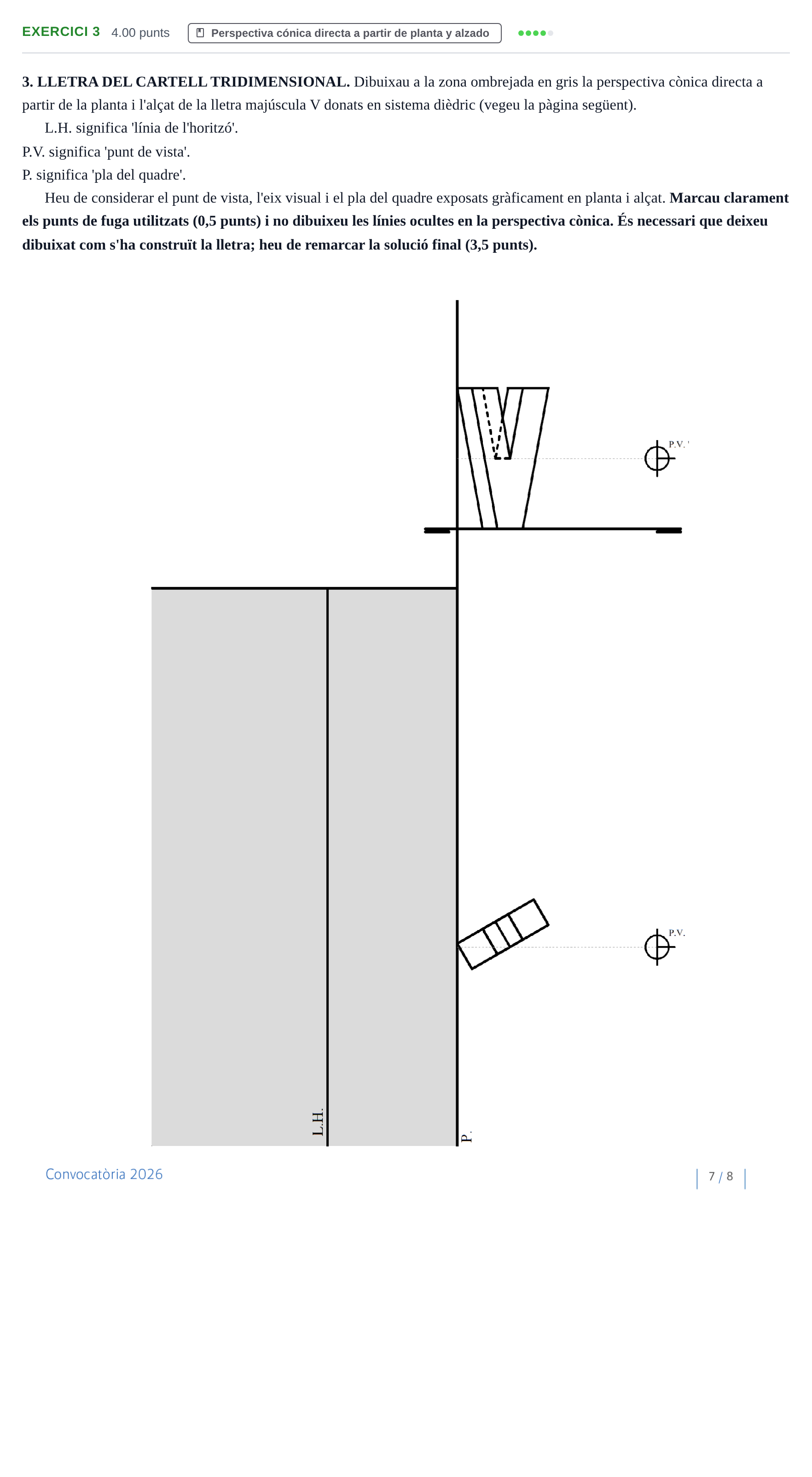

3. LLETRA DEL CARTELL TRIDIMENSIONAL. Dibuixau a la zona ombrejada en gris la perspectiva cònica directa a partir de la planta i l'alçat de la lletra majúscula V donats en sistema dièdric (vegeu la pàgina següent).
L.H. significa 'línia de l'horitzó'.
P.V. significa 'punt de vista'.
P. significa 'pla del quadre'.
Heu de considerar el punt de vista, l'eix visual i el pla del quadre exposats gràficament en planta i alçat. Marcau clarament els punts de fuga utilitzats (0,5 punts) i no dibuixeu les línies ocultes en la perspectiva cònica. És necessari que deixeu dibuixat com s'ha construït la lletra; heu de remarcar la solució final (3,5 punts).
Solución
Según los criterios oficiales de corrección
3. LLETRA DEL CARTELL TRIDIMENSIONAL. Dibuixau a la zona ombrejada en gris la perspectiva cònica directa a partir de la planta i l'alçat de la lletra majúscula V donats en sistema dièdric.
Solución: Construcció de la perspectiva cònica de la lletra majúscula V: - Determinació correcta dels punts de fuga a la línia de l'horitzó (L.H.) traçant rectes des del punt de vista (P.V.) paral·leles a les arestes del cos fins a la línia del quadre P. - Projecció cònica de la base i alçades dels vèrtexs de la lletra V volumètrica a l'espai ombrejat del quadre. - Lletra representada amb les arestes vistes correctament definides i remarcades, sense traçar línies ocultes.
