Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2025
Tema: Perspectiva cónica directa a partir de planta y alzado · Del examen Ordinaria (2025)
Enunciado
4. Com a membre d'un equip de disseny que genera una tipografia en tres dimensions per a treballs publicitaris, us demanen que:

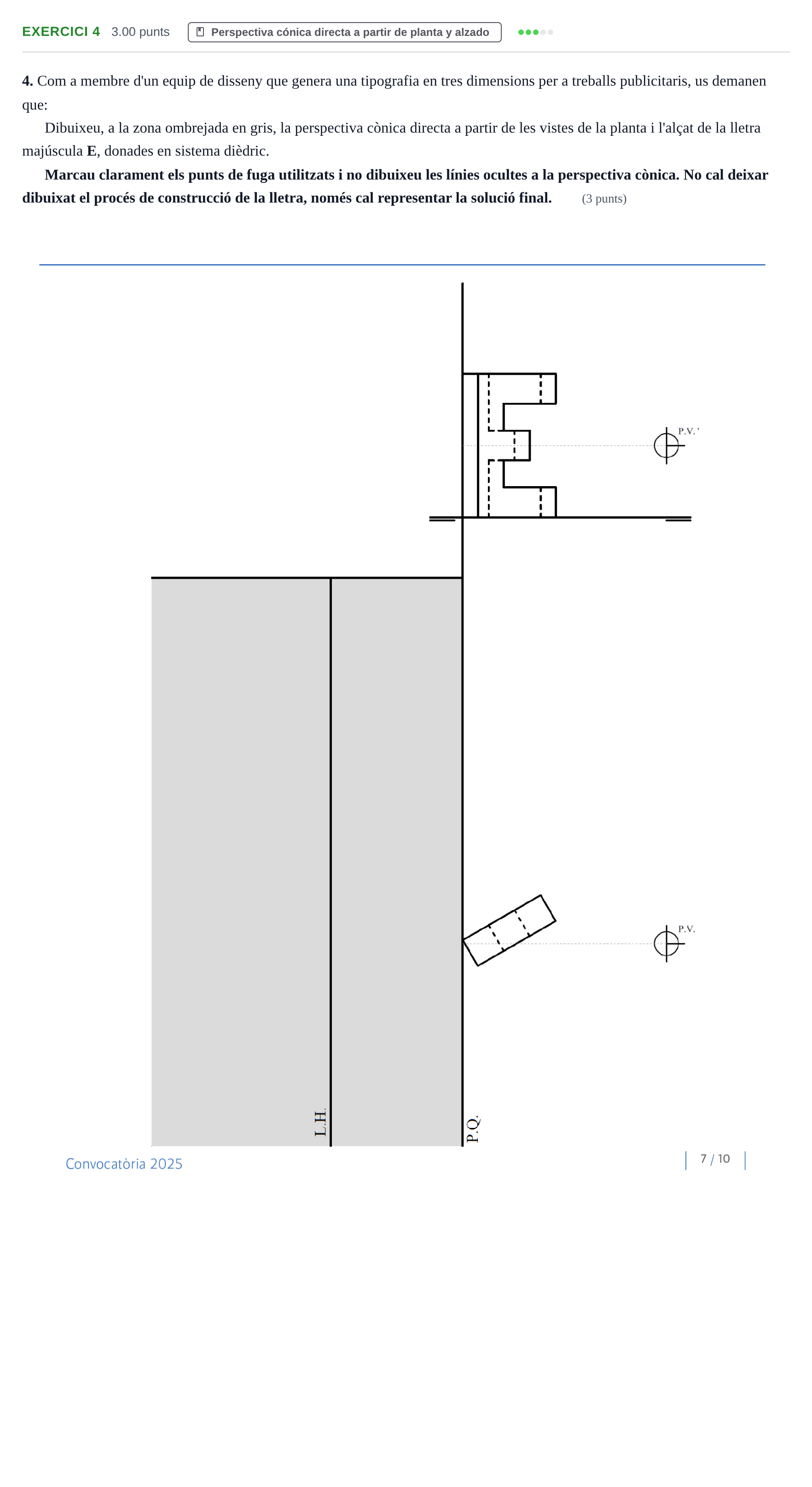

Dibuixeu, a la zona ombrejada en gris, la perspectiva cònica directa a partir de les vistes de la planta i l'alçat de la lletra majúscula E, donades en sistema dièdric.
Marcau clarament els punts de fuga utilitzats i no dibuixeu les línies ocultes a la perspectiva cònica. No cal deixar dibuixat el procés de construcció de la lletra, només cal representar la solució final. (3 punts)
Solución
Según los criterios oficiales de corrección
Dibuixeu, a la zona ombrejada en gris, la perspectiva cònica directa a partir de les vistes de la planta i l'alçat de la lletra majúscula E.
Solución: Construcció de la perspectiva cònica directa de la lletra E volumètrica: - Localització correcta dels punts de fuga sobre la línia d'horitzó (L.H.). - Traçat de les arestes vistes convergents als punts de fuga corresponents segons la inclinació de la planta respecte del pla del quadre (P.Q.). - Representació volumètrica precisa de la lletra E amb les proporcions adequades d'alçària i gruix, sense línies ocultes.
