Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2025
Tema: Perspectiva cónica directa a partir de planta y alzado · Del examen Extraordinaria (2025)
Enunciado

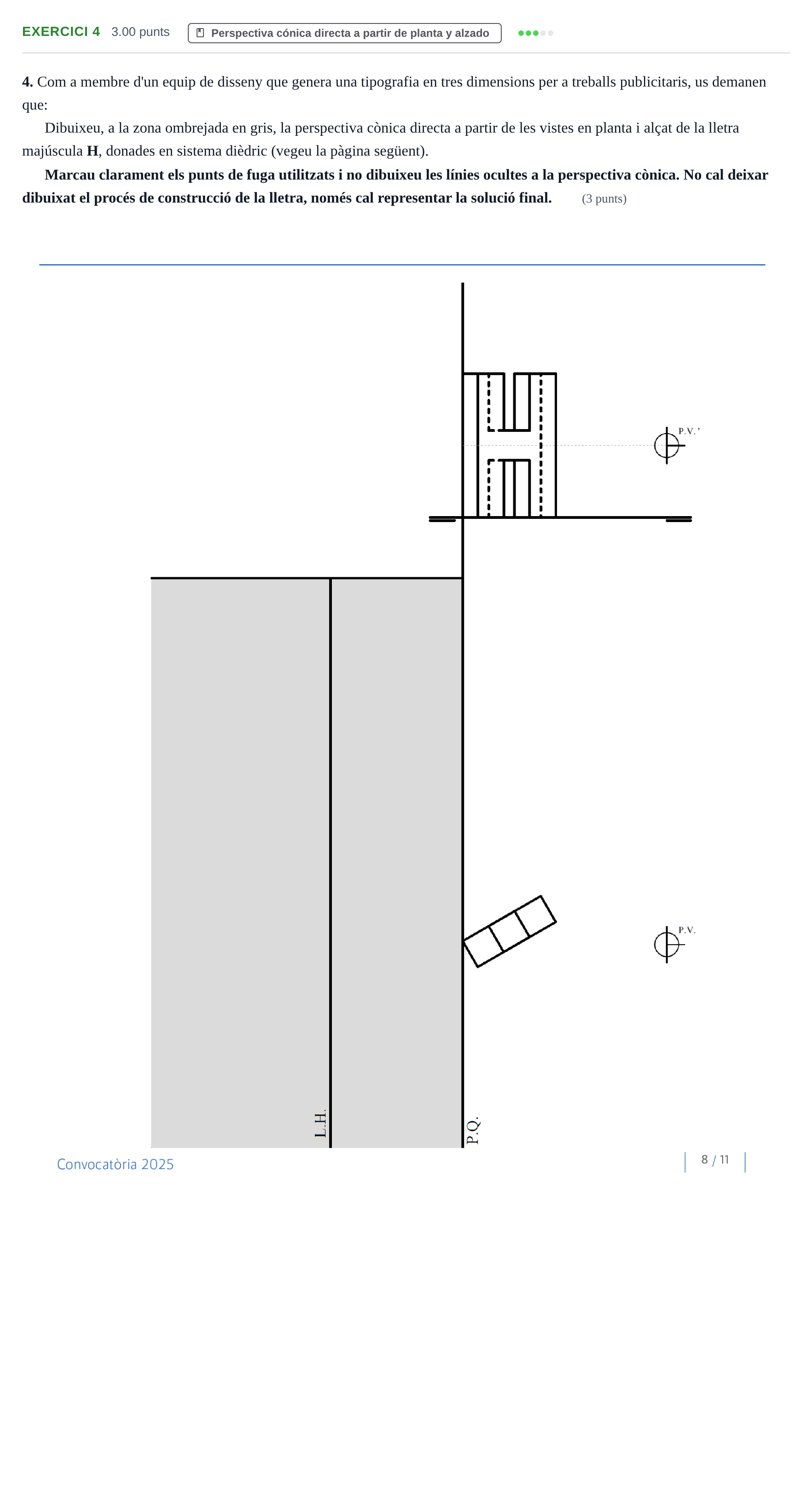

4. Com a membre d'un equip de disseny que genera una tipografia en tres dimensions per a treballs publicitaris, us demanen que:
Dibuixeu, a la zona ombrejada en gris, la perspectiva cònica directa a partir de les vistes en planta i alçat de la lletra majúscula H, donades en sistema dièdric (vegeu la pàgina següent).
Marcau clarament els punts de fuga utilitzats i no dibuixeu les línies ocultes a la perspectiva cònica. No cal deixar dibuixat el procés de construcció de la lletra, només cal representar la solució final. (3 punts)
Solución
Según los criterios oficiales de corrección
Dibuixeu, a la zona ombrejada en gris, la perspectiva cònica directa a partir de les vistes en planta i alçat de la lletra majúscula H, donades en sistema dièdric. Marcau clarament els punts de fuga utilitzats i no dibuixeu les línies ocultes a la perspectiva cònica. No cal deixar dibuixat el procés de construcció de la lletra, només cal representar la solució final.
Solución: Perspectiva cònica directa de la lletra H volumètrica recolzada en el pla geomètric, amb la cara frontal orientada segons la planta donada i les línies visibles traçades cap als punts de fuga corresponents a la línia de l'horitzó (L.H.), sense línies ocultes.
