Ejercicio 4 a) - Acotació de vistes · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2026

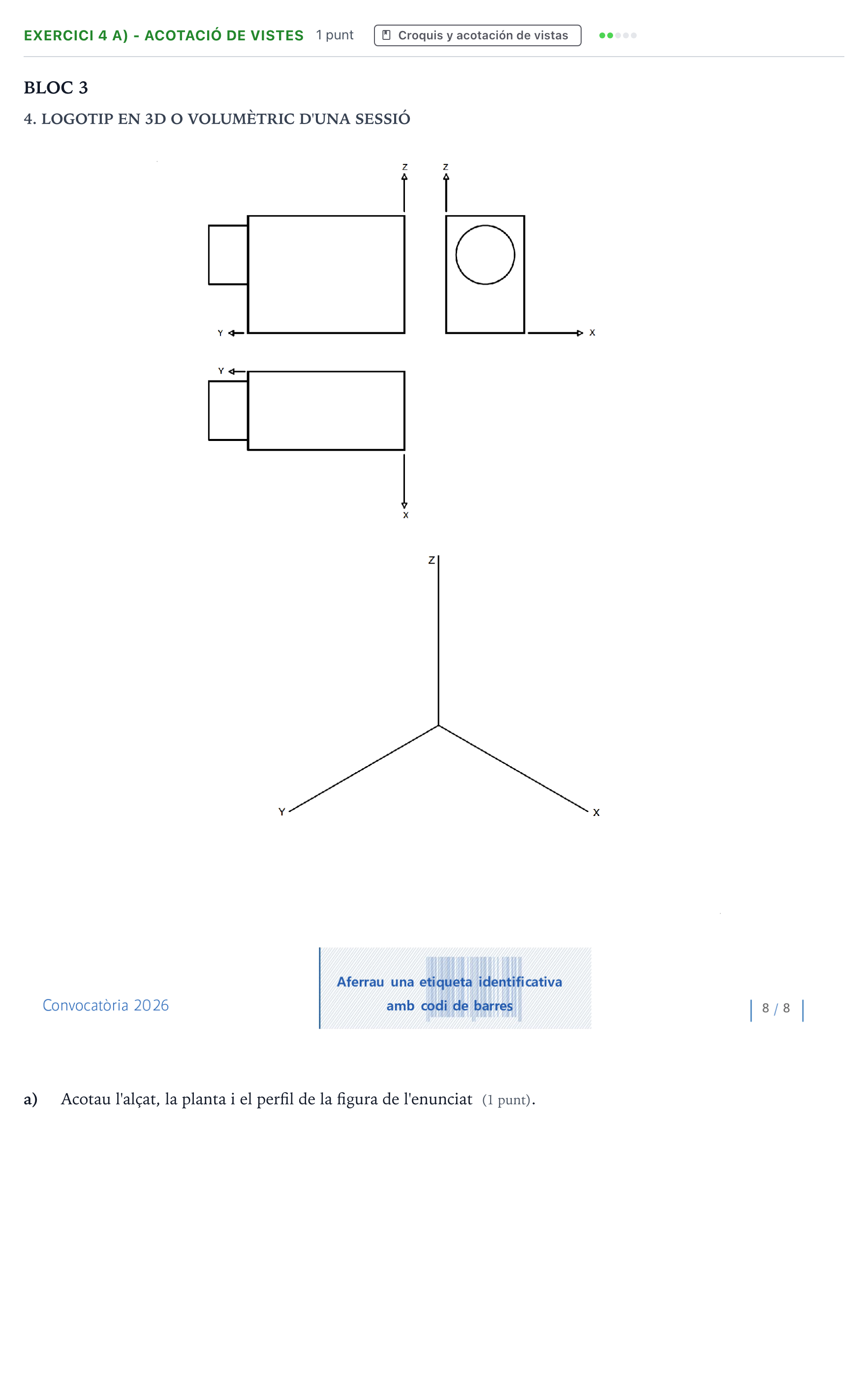

a) Acotau l'alçat, la planta i el perfil de la figura de l'enunciat (1 punt).

Solución: Acotació normalitzada completa de les tres vistes dièdriques segons les normes UNE/ISO: - Cos prismàtic principal: cotes d'amplada total, alçària total i profunditat total repartides adequadament entre alçat, planta i perfil. - Element cilíndric sortint: diàmetre de la base circular ($\varnothing$) al perfil (o marcat a l'alçat/planta amb el símbol $\varnothing$), longitud del voladís sortint i posicionament dels eixos de simetria respecte a les arestes del prisma. - Linies auxiliars de cota, línies de cota amb fletxes ben definides i xifres de cota situades paral·lelament i per sobre de la línia de cota sense creuar altres línies del dibuix.
