Problema 7 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2025
Tema: Croquis y acotación de vistas · Del examen Ordinaria (2025)
Enunciado

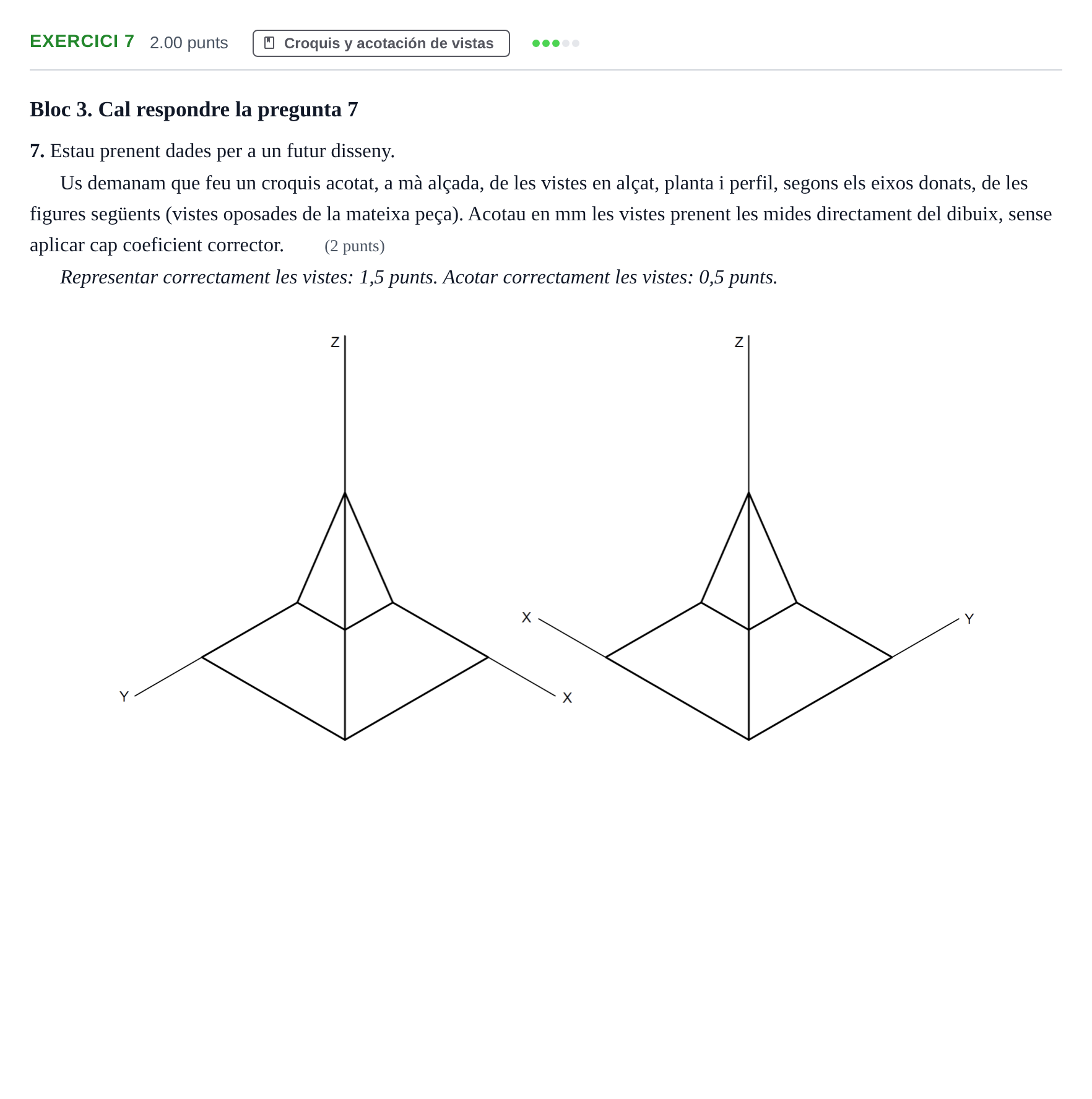

Bloc 3. Cal respondre la pregunta 7
7. Estau prenent dades per a un futur disseny.
Us demanam que feu un croquis acotat, a mà alçada, de les vistes en alçat, planta i perfil, segons els eixos donats, de les figures següents (vistes oposades de la mateixa peça). Acotau en mm les vistes prenent les mides directament del dibuix, sense aplicar cap coeficient corrector. (2 punts)
Representar correctament les vistes: 1,5 punts. Acotar correctament les vistes: 0,5 punts.
Solución
Según los criterios oficiales de corrección
7. Feu un croquis acotat, a mà alçada, de les vistes en alçat, planta i perfil, segons els eixos donats. Acotau en mm les vistes.
Solución: El croquis de la solució mostra: - Planta: Base quadrada exterior dividida per diagonals truncades que defineixen la transició al quadrat interior, des del qual parteixen les arestes que convergeixen al vèrtex central superior. - Alçat i Perfil: Dues figures idèntiques simètriques formades per una base trapezoïdal i un cos piramidal acabat en punta superior sobre aquesta base. - Acotació: Distribució de cotes bàsiques en mm (amplades totals, alçàries de cada tram i dimensions de la base quadrada i truncament).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
